내부 기둥 없는 대규모 공간(무주공간)을 계획하는 초기 단계에서 공법을 잘못 선택하면 설계 변경, 공사비 급증, 안전 문제로 이어질 수 있습니다. 특히 목표 스팬이 30m, 50m를 넘어 100m에 가까워질수록 기술적 한계와 경제성이 급변하므로, 트러스, PEB, SMART-FRAME 등 각 공법의 장단점과 스팬별 적용 가능성을 명확히 구분하는 실무 기준이 필요합니다.
선택지 비교
각 공법의 특징을 이해하면 초기 후보군을 압축하는 데 도움이 됩니다.
| 선택지 | 장점 | 단점 | 추천 상황 |
|---|---|---|---|
| 일반 트러스 | 설계 자유도가 높고 부재 사이로 설비 배관 통과가 용이함. 장스팬 구현 기술과 사례가 풍부함. | 부재와 접합부가 많아 제작 및 설치 공수가 많이 들 수 있음. 트러스 높이(춤)가 커져 건물 전체 높이에 영향을 줄 수 있음. | 비정형 건물이거나 구조물 내부에 대형 설비 배관이 지나가야 할 때, 검증된 범용 기술을 선호할 때. |
| PEB (Pre-Engineered Building) | 표준화된 설계와 공장 제작으로 공사 기간이 짧고 비교적 경제적임. 규칙적인 형태의 건물에 적합함. | 변단면 부재의 국부 좌굴이나 전체 안정성에 대한 정밀한 검토가 필요함. 비정형 설계나 복잡한 하중 조건 대응이 제한적일 수 있음. | 단층의 대규모 공장, 창고 등 표준화된 형태의 건물을 신속하게 지어야 할 때. |
| SMART-FRAME | 강관 트러스와 CFT(콘크리트 충전 강관)를 조합하여 구조 효율을 높일 수 있음. 개방형 구조로 공간 활용성이 좋음. | CFT 적용 부위의 충전 품질 관리가 중요함. 공법의 실적, 특히 장스팬 적용 사례에 대한 검증이 필수적임. | 강관 트러스의 장점을 활용하면서 특정 부위의 강성을 보강하고 싶을 때. (단, 실적 기반의 신중한 검토 필요) |
목표 스팬별 공법 적용 가능성은 다음 3단계 절차에 따라 체계적으로 검토하는 것이 안전합니다.

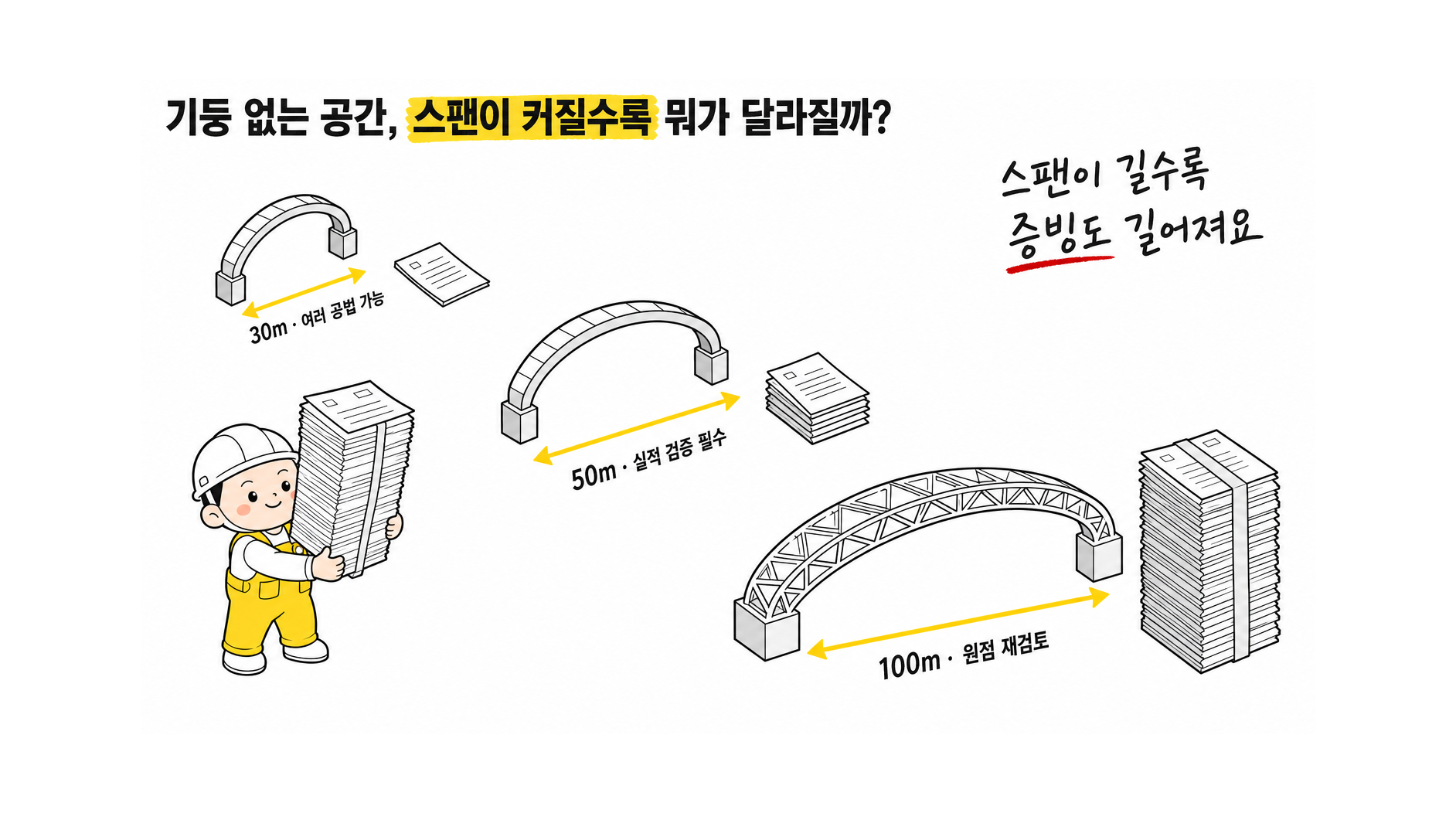

1단계: 목표 스팬별 1차 후보군 필터링
스팬 길이는 공법을 결정하는 절대 기준이 아니라, 요구되는 검증의 수준을 정하는 척도입니다.
| 목표 스팬 | 일반 트러스 | PEB | SMART-FRAME |
|---|---|---|---|
| 30m급 | 기본 후보 | 기본 후보 | 기본 후보 (실적 기반 검토 가능) |
| 50m급 | 조건부 후보 (전용 개념설계안 필요) | 조건부 후보 (유사 규모 실적 및 안정성 검증 필수) | 조건부 후보 (실적 범위를 초과하므로 상세 계산 및 증빙 요구) |
| 100m급 | 재검토 필요 (다른 장스팬 구조 형식과 원점 비교) | 보류 후 입증 요구 (제조사 주장 외 독립적 기술 검증 필요) | 보류 후 입증 요구 (준공 실적 부재 시 채택 보류) |
2단계: 동일 조건에서의 기술 및 비용 비교
1차 후보로 선정된 공법들은 반드시 동일한 조건(건물 규모, 하중, 지역 등) 하에 비교해야 합니다.
* 구조 안전성 및 사용성: 부재의 강도뿐만 아니라, 전체 구조물의 좌굴(휘어짐), 처짐, 진동 등 사용성과 관련된 성능을 함께 검토해야 합니다. 특히 장스팬 지붕은 약간의 처짐만으로도 물고임(Ponding) 현상이 발생해 누수로 이어질 수 있습니다. * 제작·운송·시공성: 구조 계산상 가능하더라도 부재가 너무 크거나 무거우면 제작, 운송, 현장 설치가 불가능할 수 있습니다. 부재의 최대 단위, 운송 경로, 현장에서 사용할 크레인 용량 및 작업 반경까지 고려해야 합니다. * 총 공사비: 단순히 철골 물량(ton)당 단가만 비교해서는 안 됩니다. 접합부 제작비, 기초 공사비, 운송 및 설치비, 내화 피복, 마감재 비용 등 전체 프로젝트 비용에 미치는 영향을 종합적으로 분석해야 합니다.
3단계: 법적 요구사항 및 증빙자료 검토
국내 건축법상 기둥 사이 거리가 20m 이상인 건축물은 '특수구조 건축물'로 분류되어 착공 전 구조안전 심의를 받아야 합니다. 30m, 50m, 100m 스팬 모두 여기에 해당합니다.
* 객관적 증빙 요구: 특정 공법의 우수성을 주장하는 홍보 자료가 아닌, 해당 프로젝트 조건에 맞춰 작성된 구조계산서, 상세 도면을 요구해야 합니다. * 유사 규모 준공 실적 확인: 특히 50m급 이상의 장스팬에서는 '설계 가능'이라는 주장보다 '유사 규모의 준공 실적'이 훨씬 중요한 판단 기준입니다. 실제 준공 도면, 검사 기록 등을 통해 시공 경험과 역량을 확인해야 합니다.
결정 후 다음 단계
* 건물의 정확한 용도, 내부 설비 계획, 필요한 유효 높이 등 구체적인 요구사항을 정리하여 각 공법의 제약 조건을 명확히 하세요. * 최소 2개 이상의 다른 구조 형식에 대해 동일한 조건으로 개념 설계와 개략적인 총 공사비 견적을 요청하여 객관적으로 비교 검토하세요.
