건축 프로젝트 관계자로서 철골 구조 시스템 선정을 앞두고, 'EDGE-BEAM' 공법이 기존 'ROLL-BEAM'보다 층고와 철골량을 줄여준다는 제안을 받았습니다. 하지만 이런 주장이 어떤 조건에서 유효한지, 마케팅 문구가 아닌 객관적인 데이터로 검증하고 싶어 합니다. 특정 공법의 장점만 보고 섣불리 결정하기보다, 내 프로젝트의 예산, 공기, 성능 목표에 실질적으로 더 유리한 선택을 하기 위한 명확하고 공정한 비교 기준이 필요한 상황입니다.
두 공법의 차이는 보(Beam)의 형태에서 비롯됩니다.

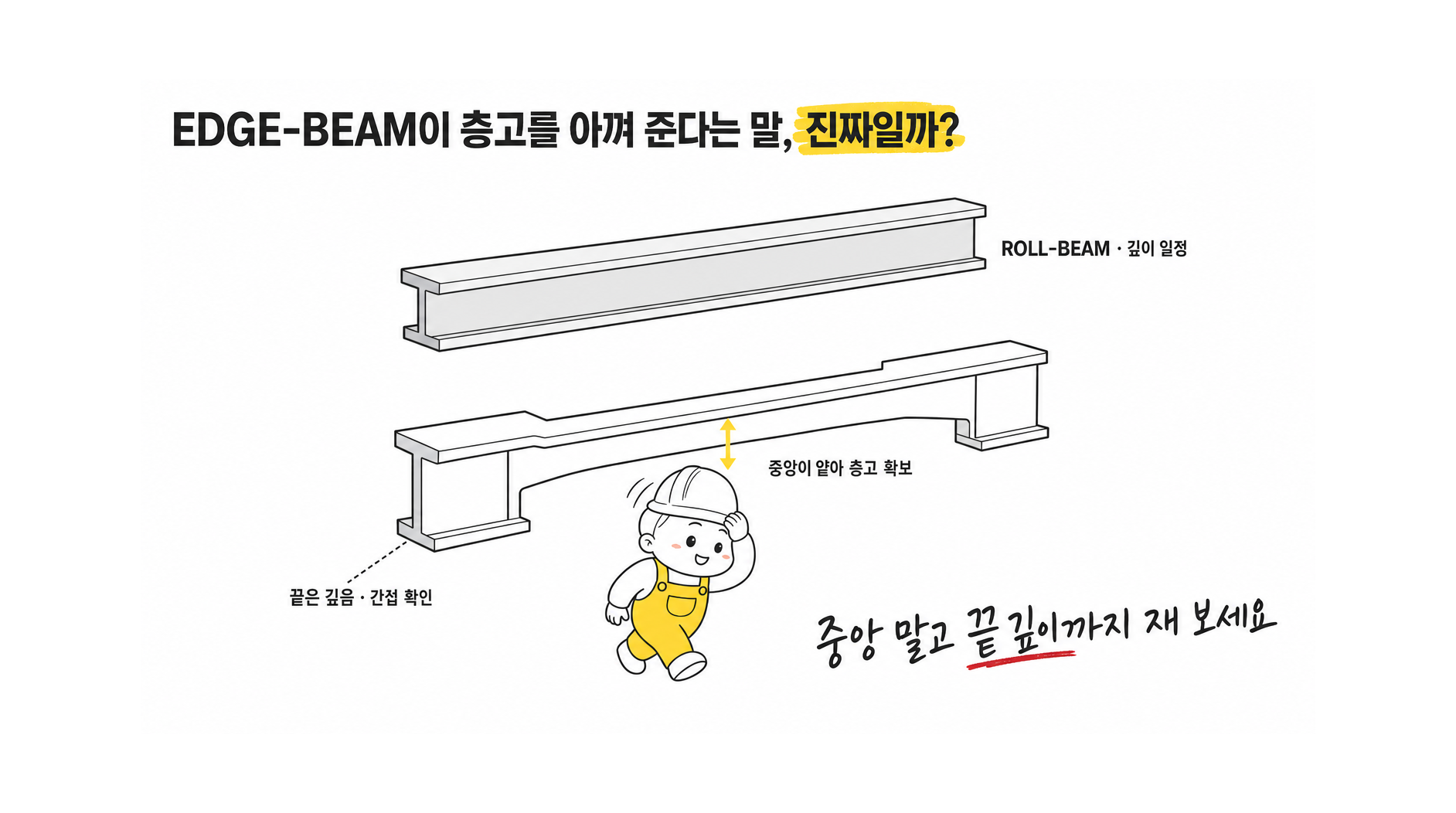

* ROLL-BEAM (압연 H형강): 제철소에서 생산된 규격화된 단면을 사용합니다. 보 전체의 깊이가 동일하여 설계와 가공이 비교적 단순합니다. * EDGE-BEAM (제작 H형강의 일종): 강판을 용접하여 제작하는 보입니다. 구조적으로 힘을 많이 받는 보의 양 끝단은 깊게, 힘을 덜 받는 중앙부는 얕게 만드는 등 단면 형태를 최적화할 수 있습니다.
이론적으로 EDGE-BEAM은 힘의 분포에 맞춰 단면을 최적화하므로 불필요한 강재량을 줄이고, 보 중앙부의 깊이를 낮춰 설비 공간 확보나 층고 절감에 기여할 잠재력이 있습니다. 그러나 이는 규격품을 쓰는 ROLL-BEAM에 비해 복잡한 제작(절단, 용접, 검사 등) 과정과 비용을 수반합니다.
선택지 비교
EDGE-BEAM과 ROLL-BEAM의 유불리는 단순히 하나의 지표로 결정되지 않습니다. 아래 표와 같이 다양한 측면을 종합적으로 비교하여 프로젝트의 우선순위에 맞는 공법을 선택해야 합니다.
| 선택지 | 장점 | 단점 | 추천 상황 |
|---|---|---|---|
| ROLL-BEAM (압연 H형강) | 설계 및 제작이 단순함; 품질이 균일하고 조달이 용이함; 공사비 예측이 비교적 쉬움 | 단면이 일정하여 구조적으로 불필요한 부분까지 강재가 사용될 수 있음; 보 깊이(춤)가 커져 층고에 불리할 수 있음 | 표준적인 경간(Span)의 건물; 빠른 공기가 중요하고 설계 변경 가능성이 있는 경우; 소규모 프로젝트 |
| EDGE-BEAM (제작 H형강) | 구조 최적화로 철골 물량 절감 가능; 보 중앙부 깊이를 줄여 층고 절감 또는 설비 공간 확보에 유리 | 제작 공정이 복잡하고 비용이 추가됨(절단, 용접, 검사 등); 설계 및 제작에 더 많은 시간 소요; 제작사의 품질관리 능력이 중요 | 층고 제한이 엄격한 다층 건물; 설비 공간 확보가 중요한 프로젝트; 동일한 구조가 반복되는 대규모 프로젝트 |
| 하이브리드 방식 | 각 공법의 장점을 취사선택하여 적용 가능 (예: 주요 장스팬 보에만 EDGE-BEAM 적용) | 설계 및 공사 관리가 더 복잡해질 수 있음; 공법 간 접합부 상세에 대한 추가 검토 필요 | 건물의 특정 구간에만 층고 절감이나 장스팬이 요구되는 복합적인 경우 |
핵심 검증 포인트
- 동일 조건 설정: 비교하려는 두 대안에 동일한 하중, 경간, 지지 조건, 요구 성능(처짐, 진동, 내화 등), 건축 및 설비 조건을 적용해야 합니다.
- 총 설치 비용(Total Installed Cost) 비교: 철골 재료비만 비교해서는 안 됩니다. 줄어든 재료비보다 EDGE-BEAM의 추가 제작비(용접, 검사 등)가 더 클 수 있으므로, 재료, 제작, 운송, 설치, 내화/도장까지 포함된 총액 견적을 비교해야 합니다.
- 실질적 층고 절감 효과 검증: EDGE-BEAM 중앙부가 얕아져도, 더 깊어진 단부나 다른 설비 배관이 천장 높이를 결정하면 실제 층고 절감 효과는 없습니다. 3D 모델링 등을 통해 구조와 설비의 간섭 여부를 반드시 확인해야 합니다.
실제 프로젝트에서 두 공법을 비교할 때는 다음 3단계 검증을 거치는 것이 중요합니다.
- 요구조건 정의 및 동일 기준 설정: 프로젝트의 주요 경간(span), 활하중/고정하중, 층고 제한, 내화 시간 등 핵심 설계 조건을 명확히 합니다. 이 기준을 모든 비교 대안에 동일하게 적용해야 객관적인 평가가 가능합니다.
- 구조 설계 및 비용 비교 제안 요청: 정의된 요구조건을 바탕으로 구조기술사 또는 복수의 철골 제작사에 ROLL-BEAM과 EDGE-BEAM 각각에 대한 구조 설계안과 상세 견적을 요청합니다. 이때 재료비, 제작비, 운송비, 설치비, 내화피복 비용을 모두 포함한 '총 설치 비용(Total Installed Cost)'을 비교해야 합니다.
- 3D 모델링을 통한 간섭 검토: 2D 도면만으로는 놓치기 쉬운 설비 배관, 덕트 등과의 간섭을 확인하기 위해 3D 모델(BIM)에서 구조 부재와 설비 시스템을 중첩하여 검토합니다. EDGE-BEAM 중앙부에서 확보된 공간이 다른 요소로 인해 실질적인 층고 절감으로 이어지지 않는 경우가 많으므로 이 과정은 필수적입니다.
결정 후 다음 단계
* 프로젝트의 구조 설계 요구조건(주요 경간, 하중, 층고 제한, 성능 목표 등)을 명확하게 정의하여 비교 기준을 수립하세요. * 구조 설계사 또는 복수의 공급업체에 동일한 요구조건을 제시하고, 두 공법(ROLL-BEAM vs EDGE-BEAM)에 대한 구조계산서, 상세 물량 내역, 총 설치비용 견적, 예상 공정표를 포함한 비교 제안서를 요청하세요.
