GMP 시설 증축 프로젝트 담당자는 단순한 건축 지식을 넘어, 철골 구조가 클린룸의 청정 등급, 생산 수율, GMP 규정 준수에 미치는 직접적인 영향을 이해해야 합니다. 잘못된 구조 설계나 시공은 완공 후 값비싼 보강 공사나 생산성 저하로 이어질 수 있기에, 클린룸의 특수성을 반영한 하중, 진동, 설비 인터페이스 등 구체적이고 전문적인 검토 기준을 찾고 있습니다.

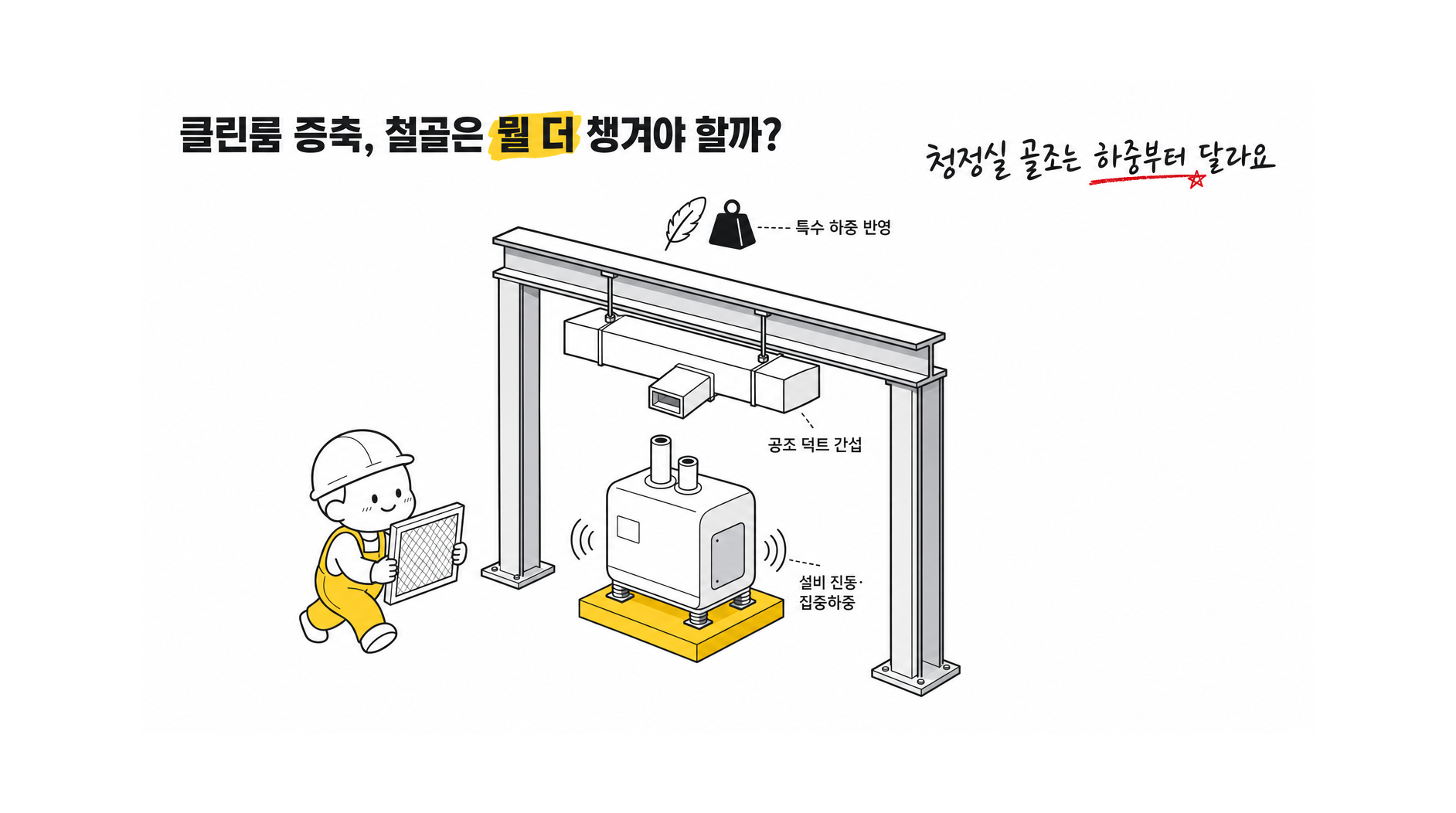

GMP 생산시설이나 클린룸에서 철골 구조는 단순히 건물의 뼈대가 아니라, 고도의 청정 환경을 유지하고 정밀한 생산 활동을 지원하는 핵심 기반 시설입니다. 따라서 철골업체는 다음 두 가지 핵심 영역을 반드시 검토하고 관리해야 합니다.
1. 구조계산에 반영할 7가지 핵심 하중
단순히 장비의 총중량을 면적에 분배하는 방식이 아닌, 각 설비와 공정 단계별 특성을 고려한 정밀한 하중 계산이 필요합니다.
2. 클린룸 및 설비(MEP)와의 인터페이스 조건
철골 구조물은 클린룸 패널, 공조(HVAC), 전기, 배관(Plumbing) 등 다양한 설비 시스템과 복잡하게 얽혀 있습니다. 설계 단계에서 이들 간의 간섭을 해결하지 않으면 현장에서 값비싼 재시공이 발생할 수 있습니다.
* 간섭 검토: 3D 모델을 사용하여 철골 보나 가새가 대형 공조 덕트, 배관, 케이블 트레이와 충돌하지 않는지 사전에 확인해야 합니다. * 처짐 관리: 철골 보의 처짐이 클린룸 패널의 기밀성을 해치지 않도록 허용 기준을 엄격하게 관리해야 합니다. * 관통부 처리: 배관이나 덕트가 철골 부재를 통과할 경우, 구조적 약화가 발생하지 않도록 적절한 보강과 기밀 마감 처리가 필요합니다. * 유지보수 동선 확보: 필터 교체, 장비 수리 등 향후 유지보수 활동을 위한 공간과 경로를 설계에 반영해야 합니다.
선택지 비교
| 하중·조건 | 철골·기초 검토사항 | 왜 중요한가? |
|---|---|---|
| 생산장비 | 보, 기둥, 기초, 앵커볼트 설계 | 장비의 실제 받침점(Point Load)에 하중이 집중되므로, 평균 하중 계산은 위험합니다. |
| 진동·충격 | 동적 응답 해석, 구조물 피로도 | 장비의 운전·정지 시 발생하는 진동이 다른 정밀 장비나 건물 구조에 영향을 줄 수 있습니다. |
| 바닥·물류 | 바닥판, 보, 국부 하중 | 원료·제품 적재, 지게차 이동 등 특정 구역에 가해지는 무거운 하중을 견뎌야 합니다. |
| 천장·매달림 | 지지보, 행거, 처짐, 진동 | 클린룸 천장은 HEPA 필터, 공조 덕트, 조명 등 수많은 설비가 매달리는 복합 구조물입니다. |
| 지붕·외부설비 | 집중하중, 개구부 보강 | 옥상에 설치되는 대형 공조기, 냉각탑 등의 무게와 위치를 정확히 반영해야 합니다. |
| 크레인·반입 | 주행보, 횡력 지지, 기둥 보강 | 장비 유지보수용 호이스트 크레인이나 대형 장비 반입 경로의 하중을 고려해야 합니다. |
| 증축·공사단계 | 신구 구조물 접합, 단계별 하중 경로 | 가동 중인 기존 건물에 영향을 주지 않도록 공사 단계별 구조 안정성을 확보해야 합니다. |
CNS이엔지는 GMP 및 클린룸 철골공사에서 발생할 수 있는 복잡한 문제들을 해결하기 위해, 내부적으로 정의된 7가지 핵심 하중 묶음과 설비 인터페이스 조건을 기준으로 프로젝트를 검토합니다. 3D 모델링(Tekla)을 활용하여 설계 단계에서부터 구조물과 클린룸 패널, 공조(MEP) 설비 간의 간섭을 사전에 검토하고 조정하여 시공 오류를 최소화합니다. 실제 '원료의약품 생산 플랫폼 증축공사'와 같은 프로젝트 수행 경험을 바탕으로, 발주처가 제공하는 장비 하중, 클린룸 사양 등 상세 정보를 구조 설계와 제작, 설치 과정에 정밀하게 반영하는 프로세스를 갖추고 있습니다.
결정 후 다음 단계
* 프로젝트에 필요한 장비, 클린룸, MEP 사양을 구체적으로 정리하여 설계 입력 자료 패키지를 준비하세요. * 후보 철골업체 선정 시, 유사 프로젝트(클린룸 등급, 하중 조건) 수행 경험과 관련 증빙 자료 제출을 요구하여 실제 역량을 검증하세요.
