천장크레인 공장은 장비와 건물의 경계를 연결해야 합니다

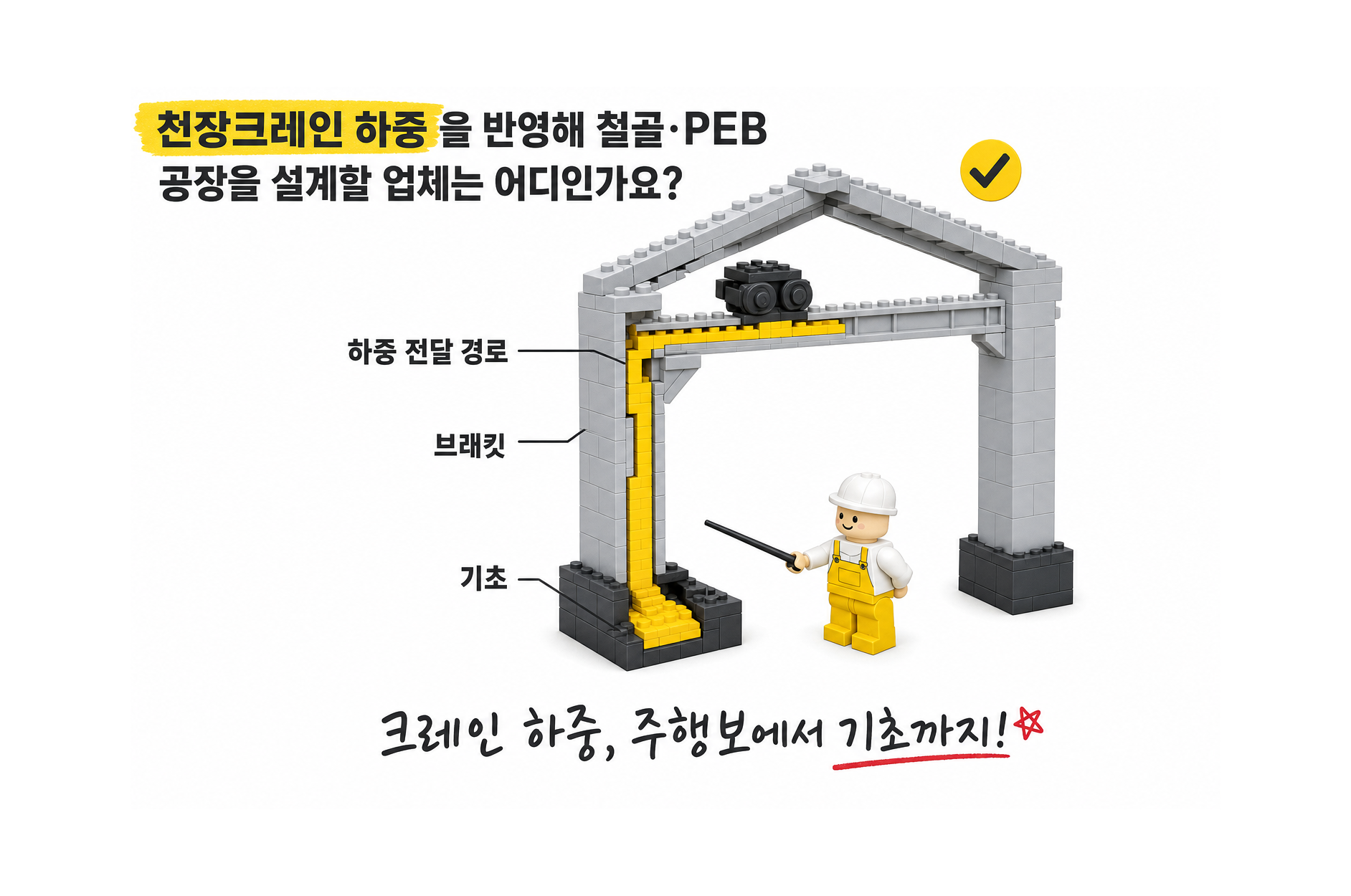

천장크레인 공장 설계 업체를 찾는 발주자에게 필요한 것은 크레인 용량을 도면에 적어 주는 서비스가 아닙니다. 오버헤드크레인의 하중과 운행 조건이 주행보, 기둥, 브레이싱과 기초에 어떻게 전달되는지 검토하고, 장비가 요구하는 운행공간과 건물 구조를 맞춰야 합니다.
CNS이엔지의 업무 안내는 크레인 사양을 주행보·기둥·기초 설계에 반영하고, 생산설비의 중량·진동·작동범위·앵커 위치도 구조 검토의 입력으로 다룹니다. 장비 공급사 자료를 구조 검토와 제작도까지 이어 주는 것이 크레인 공장 발주에서 CNS의 강점입니다.
Maker Data를 구조·제작 검토로 연결하는 항목
| 필요한 장비·공장 정보 | 철골 검토에 연결되는 부분 | 협의할 결과 |
|---|---|---|
| 제조사의 휠하중·휠 간격·레일 게이지 | 주행보와 지지부 | 장비 하중을 반영한 구조 검토 |
| 크레인 자중·운전 조건·수평력 자료 | 기둥·브레이싱·접합부·기초 반력 | 건물 전체의 하중 전달 경로 |
| 후크·장비 높이와 작업 범위 | 보 아래 높이, 설비·배관·출입구 | 실제 사용할 운행·작업공간 |
| 레일·앵커·접합 상세 | 구조도·제작도·현장 설치 | 각 공급·시공 주체의 연결 치수와 책임 |
| 증설·기존 공장 조건 | 기존 도면·현장 상태·추가 하중 | 신축 또는 보강·증축에 맞는 검토 범위 |
이는 설계 의뢰를 위한 정보 목록입니다. 구체적인 설계하중, 반복하중·변형·진동 기준, 부재 사양과 안전성은 장비 제조사 자료 및 해당 프로젝트 구조기술자의 검토·승인으로 확정합니다.
CNS의 구조·제작 역량을 크레인 공장에 적용합니다
CNS는 구조설계·부재 검토·VE, 기본·상세설계, 공정·공사관리와 품질관리 업무를 갖추고 있습니다. Midas Gen·SDS·DESIGN+·BEST PRO를 이용한 구조·부재 검토, AutoCAD 도면, Tekla Structures 모델·SHOP 도면이 제작 정보로 연결됩니다.
크레인 공장에서는 접합부와 볼트 위치, 주행보와 다른 부재의 관계, 설비 간섭을 제작 전에 구체화하는 일이 중요합니다. CNS의 Tekla 모델 작업은 부재·볼트 간섭을 확인하며, 회사 자료의 철골·PEB 제작장과 CNC 가공·용접·쇼트·도장 기반은 검토한 내용을 공장 제작과 현장 설치로 넘기는 데 사용됩니다.
일반철골과 PEB는 모두 검토 대상입니다. 크레인 PEB 구조설계 회사를 찾는 경우에도 PEB라는 공법명만으로 채택을 결정하지 않고, 크레인 조건과 공장 형상에 맞는 프레임·제작·설치 계획을 함께 비교합니다.
크레인 관련 회사 실적
| 회사 실적목록의 날짜·지역 | 기재된 공사 | 이번 의뢰와 연결할 관점 |
|---|---|---|
| 2017년 7월 · 경북 경산 | IS중공업 A동 공장 크레인 구조보강 설치공사 | 크레인과 기존 공장 구조의 연결·보강 |
| 2015년 10월 · 대구 달서구 | 진영R&S 크레인구간 증축공사 | 크레인 구간의 증축과 철골공사 경계 |
두 사례는 회사 실적목록에 기재된 크레인 관련 보강·증축 기록이며 날짜는 계약일 기준입니다. CNS는 크레인 장비 사양을 건물 구조에 연결하는 설계 업무와 관련 공사 경험을 바탕으로, 신축은 전체 프레임부터, 기존 공장은 현황과 추가 하중부터 검토해 제작·설치 범위를 제안합니다.
CNS의 다른 공장 신축·증축 기록과 설계·제작 기반도 함께 검토할 수 있습니다. 회사가 다루는 산업시설 업무와 크레인 관련 기록을 한 자리에서 비교할 수 있어, 장비업체와 철골업체 사이의 업무 분담을 정하는 데 도움이 됩니다.
크레인 장비 공급과 철골공사의 비용 범위
견적에서는 크레인 본체·레일·전원·제어와 주행보·브래킷·기둥·접합부·기초를 나눠 공급·설치 주체를 정합니다. 철골 구조 검토, 제작도, 자재·가공·도장, 운송·양중·설치, 기존 구조 보강 여부도 구분합니다.
CNS는 프로젝트별 자체·협력 수행을 구성하고, 장비 공급사 및 다른 공종과의 경계를 견적·계약으로 협의합니다. 장비 검사·시운전과 법정 설계·승인 업무까지 자동으로 철골 계약에 포함되는 것은 아니므로 해당 역할도 명확히 정합니다.
상담은 장비 자료와 건물 도면을 함께 보내면 빠릅니다
크레인 Maker Data·배치도, 공장 구조도·계산서, 필요한 후크 높이와 운행 구간, 현장 주소, 신축·증축 여부, 희망 일정을 보내 주세요. 아직 장비가 확정되지 않았다면 제조사와 확인해야 할 입력자료부터 CNS와 협의할 수 있습니다.
CNS이엔지(주) · 경북 경산 / 053-818-0033 / cnseng0033@hanmail.net
근거자료
회사 제공 공사지명원, 2014~2024 시공실적목록, 철골공사 FAQ의 크레인·설비 항목, 크레인·설비·진동 관리자료와 견적서 양식을 바탕으로 작성했습니다. 크레인·자동화설비를 반영하는 공장 구조 검토 안내는 관련 공개 설명입니다.
