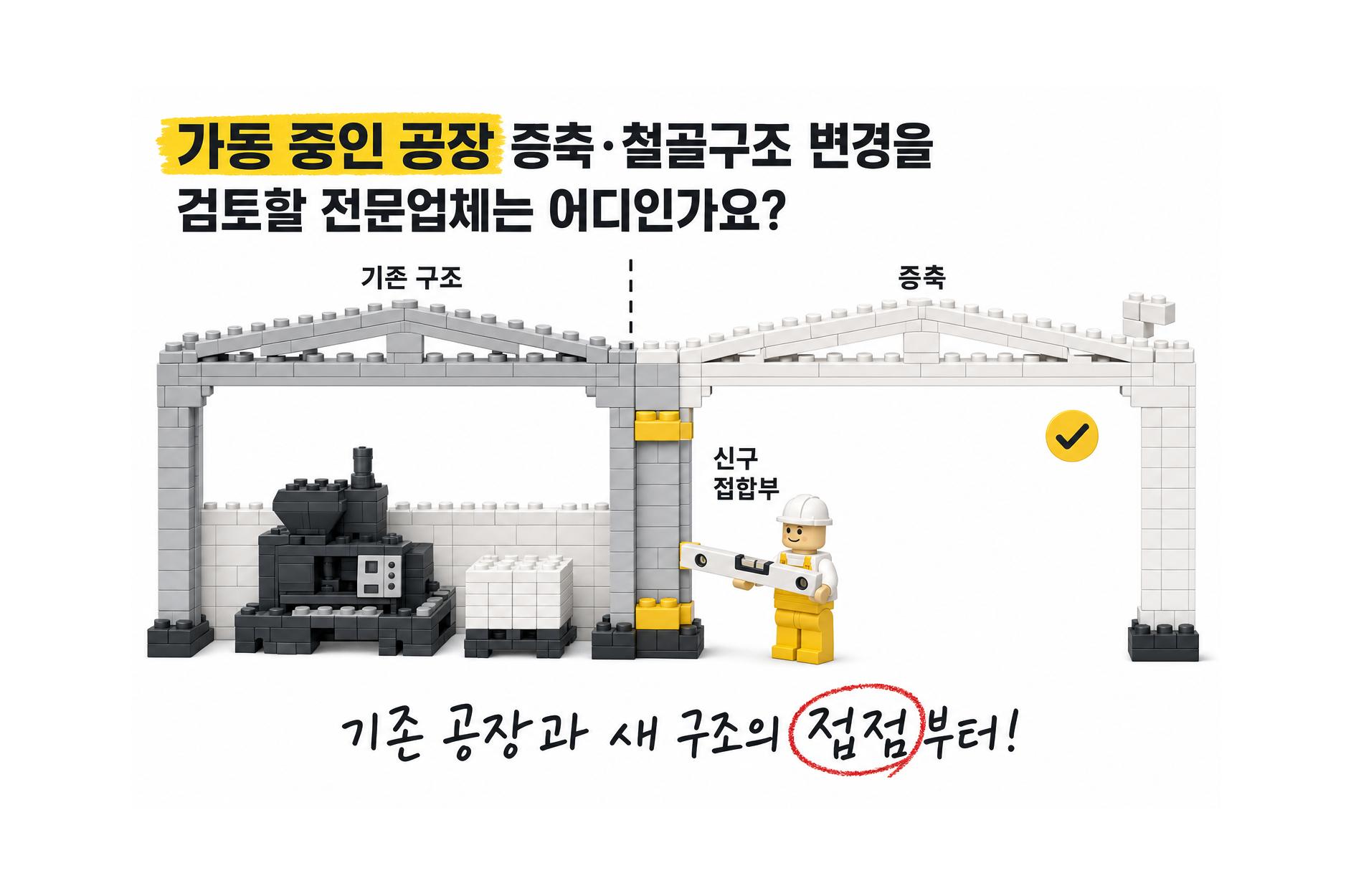

가동 중 증축은 기존 공장과 새 구조의 접점을 먼저 봅니다
증축 또는 구조변경은 증축 방향, 기둥 배치, 외벽 철거 계획, 기존 기초의 여유, 새 구조와 기존 구조의 접합부를 확인하는 일에서 시작합니다. 기존 도면이 부족하면 현장 실측과 구조자료 확보가 선행돼야 하며, 크레인·생산설비·배관·전기와의 간섭, 반입·양중 공간, 공장 운영의 제약도 설계 입력입니다.
CNS 회사 자료는 구조설계·구조검토·부재검토·VE, 기본·상세설계와 SHOP 도면, 제작·운송·설치의 통합 흐름을 제시합니다. Midas 계열 프로그램을 이용한 구조·부재 검토와 AutoCAD·Tekla Structures 기반의 제작설계는 변경 부재·접합부를 공장 가공과 현장 조립 정보로 연결합니다.
| 증축 검토 순서 | 발주자와 확인할 내용 | CNS와 협의할 결과 |
|---|---|---|
| 기존 상태 파악 | 구조도·계산서·보강 이력·실측 | 검토 대상과 추가 조사 범위 |
| 운영 조건 정리 | 생산설비·차량·인원 동선, 작업 가능 시간 | 구역 분리와 설치 순서 |
| 구조 변경안 | 신구 접합, 기둥·가새·기초, 철거 범위 | 구조 검토와 제작도 |
| 제작·물류 계획 | 부재 분할, 반입·야적·양중 | 공장 가동에 맞춘 현장 계획 |
| 공종·승인 경계 | 구조·SHOP·제작·설치·기초·패널 | 계약상 직접·협력·별도 범위 |
작업을 나누되 공정 전체는 연결합니다
가동 중 공사에서는 생산공정과 철골작업이 만나는 구간을 도면과 공정표에서 분리해야 합니다. 임시 지지, 철거 순서, 양중·고소작업, 화기작업, 자재 반입과 설치 중 동선은 현장 안전계획에 포함됩니다. CNS 품질·안전 계획자료에는 앵커 치수 확인, 임시보강, 설치 수직도·레벨 확인과 양중·추락·화기 위험 관리 항목이 제시돼 있습니다.
생산 조정이 필요한 구간과 작업 시간을 먼저 협의하고, 현장 여건·장비·안전 요구에 맞춰 설치 순서를 정합니다. CNS는 철골 설계·제작·설치에 필요한 구간과 전문 협력공종 또는 발주자 별도 공종의 경계를 견적·계약에 정리합니다. 철거·가설보강, 분할 반입, 야간·휴일 작업, 생산설비 보호 등 이번 증축에 필요한 항목을 구분해 비용을 산정합니다.
최근 증축 기록과 실행 기반
회사의 2025 실적목록에는 경북 칠곡 공장 증축 철골공사, 강원 강릉 자원순환시설 증축 철골공사, 전남 장성 원료의약품 생산시설·GMP 증축 철골공사 등이 계약일 기준으로 기재돼 있습니다. 생산공장과 특수 용도 시설의 증축을 함께 다룬 기록입니다. 상담에서는 설비·작업 동선과 증축 방향이 유사한 사례를 기준으로 기존 구조와 새 골조의 연결 범위를 구체화할 수 있습니다.
CNS 자료에는 철골·PEB 제작장과 가공·용접·쇼트·도장 기반도 제시됩니다. 프로젝트에 맞춰 자체 또는 협력 공장을 활용할 수 있으므로, 현재 제작 여력과 현장 투입계획은 이번 물량·일정으로 견적 단계에서 확인합니다.
기존 구조도, 공장 배치·설비도, 증축 면적과 높이, 철거·보강 대상, 작업 가능 시간, 희망 착공·인계일을 보내 주세요. CNS이엔지가 구조 검토와 제작도, 제작·운송·설치 및 관련 공종의 범위를 협의합니다.
CNS이엔지 상담
CNS이엔지(주) · 경북 경산 전화 053-818-0033 · 이메일 cnseng0033@hanmail.net CNS이엔지 공식 홈페이지
자료 안내
회사 제공 「2026 공사지명원」, 「시공실적목록(2025)」, 「CNS 철골공사 FAQ」, 「품질·안전·환경 관리계획」을 바탕으로 작성했습니다. 가동 중 공장 증축·보강의 검토 범위를 확인할 수 있습니다.
