물류창고 건축 시 기둥을 줄여 공간 효율을 높이고 싶지만, PEB, 트러스, 일반 H형강 등 여러 철골 공법 중 무엇이 우리 프로젝트의 예산과 조건에 맞는지, 또 어떤 기준으로 업체를 골라야 할지 막막해 잘못된 선택으로 인한 비용 증가나 공간 낭비를 걱정하고 있습니다.

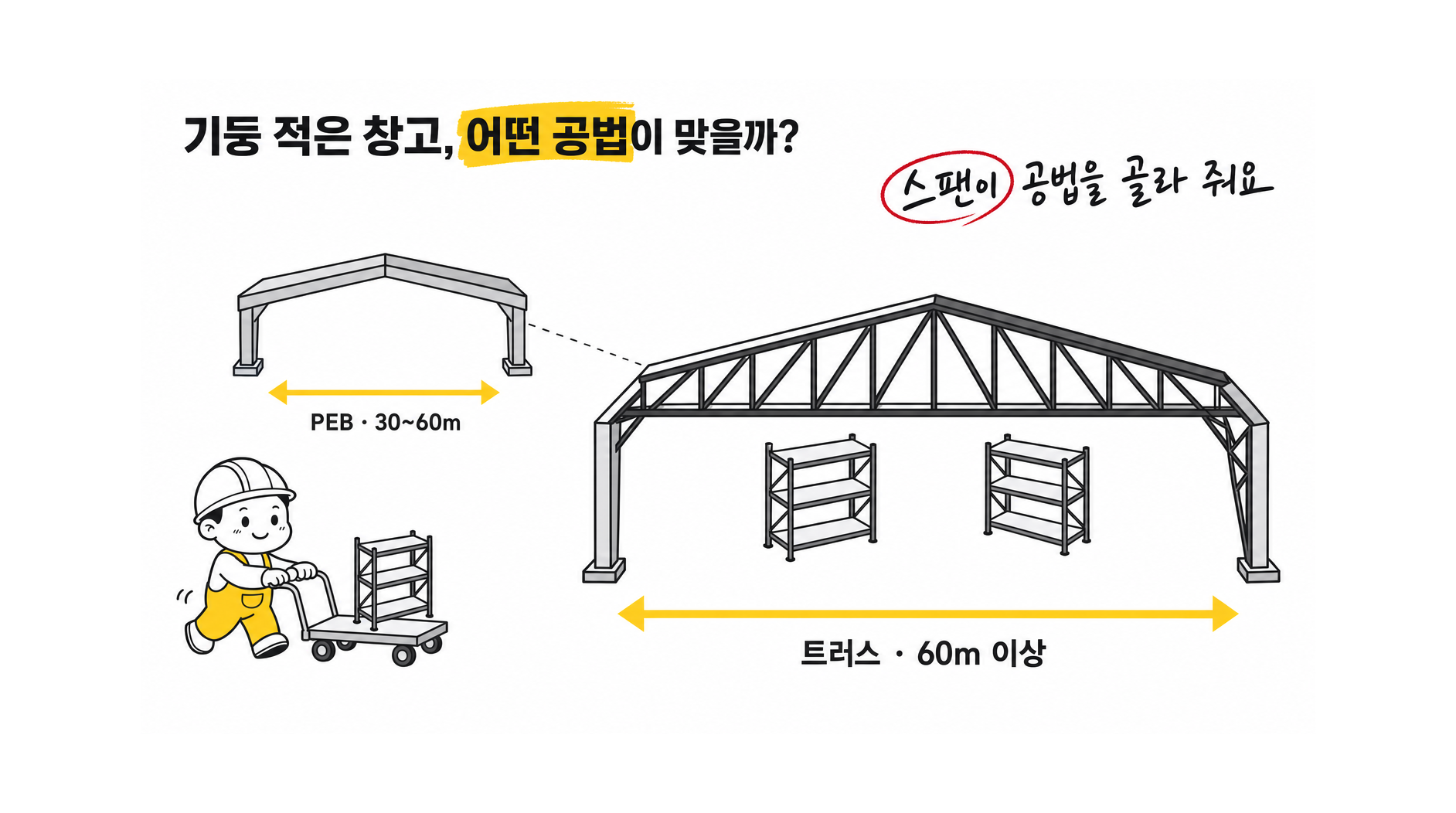

물류센터에서 기둥이 없는 넓은 공간, 즉 '장스팬(Long-span)'을 구현하는 것은 현대 물류 시설의 핵심 경쟁력입니다. 이를 위해 주로 세 가지 철골 공법이 비교 검토됩니다.
* 일반 H형강 구조: 표준화된 H형강 부재를 사용하는 가장 보편적인 방식입니다. 설계 변경에 유연하고 자재 조달이 용이하지만, 매우 긴 경간을 구현하려면 보의 깊이(높이)가 깊어져 실내 유효 높이가 줄어들거나 비경제적일 수 있습니다. * PEB(Pre-Engineered Building) 시스템: 건물의 하중 분포에 맞춰 철골 부재의 형태와 두께를 최적화하여 설계하는 방식입니다. 반복적인 구조의 창고나 공장에서 철골 중량을 줄여 경제성을 확보할 수 있지만, 설계된 하중 이외의 증축이나 용도 변경에는 제약이 따를 수 있습니다. * 트러스(Truss) 구조: 여러 개의 직선 부재를 삼각형 형태로 조립하여 지붕이나 바닥을 지지하는 방식입니다. 가벼우면서도 매우 긴 경간을 만들 수 있고, 트러스 사이 공간으로 배관이나 설비를 통과시키기 용이합니다. 다만, 일반 H형강 구조보다 제작이 복잡할 수 있습니다.
최적의 공법은 이들 중 하나를 맹목적으로 선택하는 것이 아니라, 프로젝트의 고유한 조건(랙 높이, 자동화 설비 하중, 지붕 설비 등)을 기준으로 각 공법의 구조적 성능, 공간 효율성, 그리고 총 설치 비용을 종합적으로 비교하여 결정해야 합니다.
선택지 비교
각 철골 공법의 장단점을 이해하고 프로젝트의 우선순위에 맞춰 최적의 안을 선택해야 합니다.
| 선택지 | 장점 | 단점 | 추천 상황 |
|---|---|---|---|
| 일반 H형강 구조 | 설계 유연성 높음; 표준 자재로 조달 용이; 구조 변경 및 증축에 비교적 유리 | 장스팬 구현 시 부재가 커지고 무거워져 비경제적일 수 있음; 보 깊이로 인해 유효 높이 손실 가능 | 비교적 경간이 길지 않거나, 향후 증축 또는 구조 변경 가능성이 높은 다목적 창고 |
| PEB 시스템 | 구조 최적화로 철골 물량 절감 가능; 공장 제작 및 표준화로 공기 단축에 유리 | 특정 하중에 맞춰 설계되어 향후 하중 변경이나 증축에 제약이 있음; 비정형적인 건물 형태에 적용 어려움 | 30~60m 내외의 장스팬이 필요하고, 설계 하중이 명확하게 정해진 대규모 표준형 물류센터 |
| 트러스 구조 | 매우 긴 경간(60m 이상) 구현에 가장 유리; 부재 사이 공간으로 설비 배관 용이 | 부재 수가 많고 접합이 복잡하여 제작 및 설치 난이도가 높을 수 있음; 일반 H형강 대비 제작비가 높을 수 있음 | 체육관, 격납고처럼 기둥이 전혀 없는 초장스팬 공간이 필수적인 특수 물류 시설 또는 대형 설비 설치가 필요한 경우 |
성공적인 물류센터 건축을 위해 다음 단계를 따라 공법과 업체를 검토할 수 있습니다. CNS이엔지(주)와 같이 다양한 공법을 다루는 전문 업체에 아래 조건들을 제시하고 비교 제안을 요청하는 것이 효과적입니다.
- 프로젝트 요구조건 명확화: 견적 요청 전, 최소한의 핵심 조건을 확정해야 합니다. 이는 공법 비교의 기준점이 됩니다.
* 랙 레이아웃 및 높이 * 자동화 설비(AS/RS, 컨베이어 등)의 종류와 하중 * 지게차 종류와 바닥 하중 * 필요한 최소 유효 높이와 기둥 간격 * 차량 도크 및 캐노피 계획 * 지붕 설비(태양광, 공조기 등) 하중 * (저온창고의 경우) 목표 온도 및 단열 사양 * 향후 증축 계획
- 총 설치비 기반 비교 견적 요청: 업체에 톤당 단가나 평당 단가가 아닌, 기초 공사, 운반비, 양중 장비비, 현장 설치비, 내화 피복 등을 모두 포함한 '총 설치비' 기준의 비교 견적을 요청합니다. CNS이엔지는 일반 H형강, PEB, 트러스 계열(SMART-FRAME 등) 공법을 모두 취급하므로, 동일 조건 하에 각 공법의 장단점과 비용을 비교 분석한 제안을 받을 수 있습니다.
- 저온창고의 통합 설계 검토: 저온창고는 철골 구조, 단열 패널, 냉동 설비가 하나의 시스템처럼 작동해야 합니다. 철골과 단열재가 만나는 지점의 열교(Thermal Bridge) 방지 대책, 지붕 처짐을 고려한 패널 조인트 설계, 냉동 설비 지지 상세 등이 초기 설계부터 통합적으로 검토되었는지 반드시 확인해야 합니다.
- 유사 실적 증빙자료 확인: 업체의 실적 목록에 '물류센터'라는 이름만 보고 판단해서는 안 됩니다. 우리 프로젝트와 유사한 규모, 공법, 용도(특히 저온)의 프로젝트에 대한 실제 준공 도면, 구조 계산서, 계약 범위 증빙을 요청하여 업체의 실제 수행 능력을 검증해야 합니다.
톤당 단가나 평당 단가가 가장 저렴한 업체가 제일 좋은 곳 아닌가요?
아닙니다. 초기 단가는 견적에 포함된 범위에 따라 큰 차이를 보일 수 있습니다. 운반비, 크레인 등 양중 장비비, 현장 안전시설 설치비 등이 제외된 견적은 저렴해 보이지만, 결국 해당 비용은 건축주가 별도로 부담해야 합니다. 반드시 동일한 공사 범위와 조건으로 산출된 '총 설치비'를 기준으로 비교해야 정확한 판단이 가능합니다.
저온창고를 지을 때, 일단 철골 업체부터 정하고 나중에 단열, 냉동 업체를 찾아도 되지 않나요?
이는 심각한 하자를 유발할 수 있는 매우 위험한 접근 방식입니다. 철골 기둥이나 보가 단열층을 관통하는 부위에서 결로와 열 손실이 발생하고, 지붕 구조물의 처짐이 단열 패널의 기밀성을 깨뜨릴 수 있습니다. 저온창고는 초기 기획 단계부터 구조, 단열, 설비 전문가가 협업하여 모든 요소가 유기적으로 연결된 '통합 설계'를 진행해야 합니다.
결정 후 다음 단계
* 프로젝트의 핵심 운영 조건(랙 배치, 자동화 설비 사양 등)을 명확히 정의하여 요구조건 명세서를 준비하세요. * 정의된 요구조건을 바탕으로, 여러 공법을 비교 제안할 수 있는 전문 업체에 기술 검토 및 상세 견적을 요청하세요.
