철골 구조물의 안전과 직결되는 핵심 항목들의 품질을 어떻게 검증하고 문서화해야 할지 막막하기 때문입니다. 부실시공으로 인한 법적 책임과 재작업 비용을 피하려면, 이론이 아닌 현장에서 바로 적용할 수 있는 명확한 검사 방법과 기록 절차가 필요합니다. 이 글을 통해 시공 품질을 확보하고 발주처의 신뢰를 얻는 구체적인 방법을 알 수 있습니다.
철골공사의 핵심 품질 검사는 단순히 시공 후 확인하는 행위를 넘어, 체계적인 관리 절차의 일부입니다. 성공적인 검사와 기록을 위해서는 다음 세 가지 원칙을 이해해야 합니다.
- 사전 계획 준수: 모든 검사는 착수 전 승인된 '검사 및 시험 계획서(ITP, Inspection and Test Plan)'에 따라 수행합니다. ITP에는 적용 기준, 검사 항목, 시점, 방법, 합격 기준, 기록 양식 등이 모두 명시되어 있습니다.
- 정해진 방법론 적용: 각 검사 항목은 규정된 방법론을 따라야 합니다. 예를 들어 고장력볼트는 체결 방식에 따라 검사법이 달라지고, 도막두께는 SSPC-PA 2와 같은 특정 표준에 따라 측정과 판정이 이루어집니다.
- 추적 가능한 기록: 모든 검사 결과는 정해진 양식에 따라 기록되어야 합니다. 기록에는 측정값, 검사 위치, 사용 장비(교정 정보 포함), 검사자, 일시, 합부 판정 등 전 과정이 추적 가능하도록 상세히 포함되어야 법적 증빙 자료로 효력을 갖습니다.
적용 순서

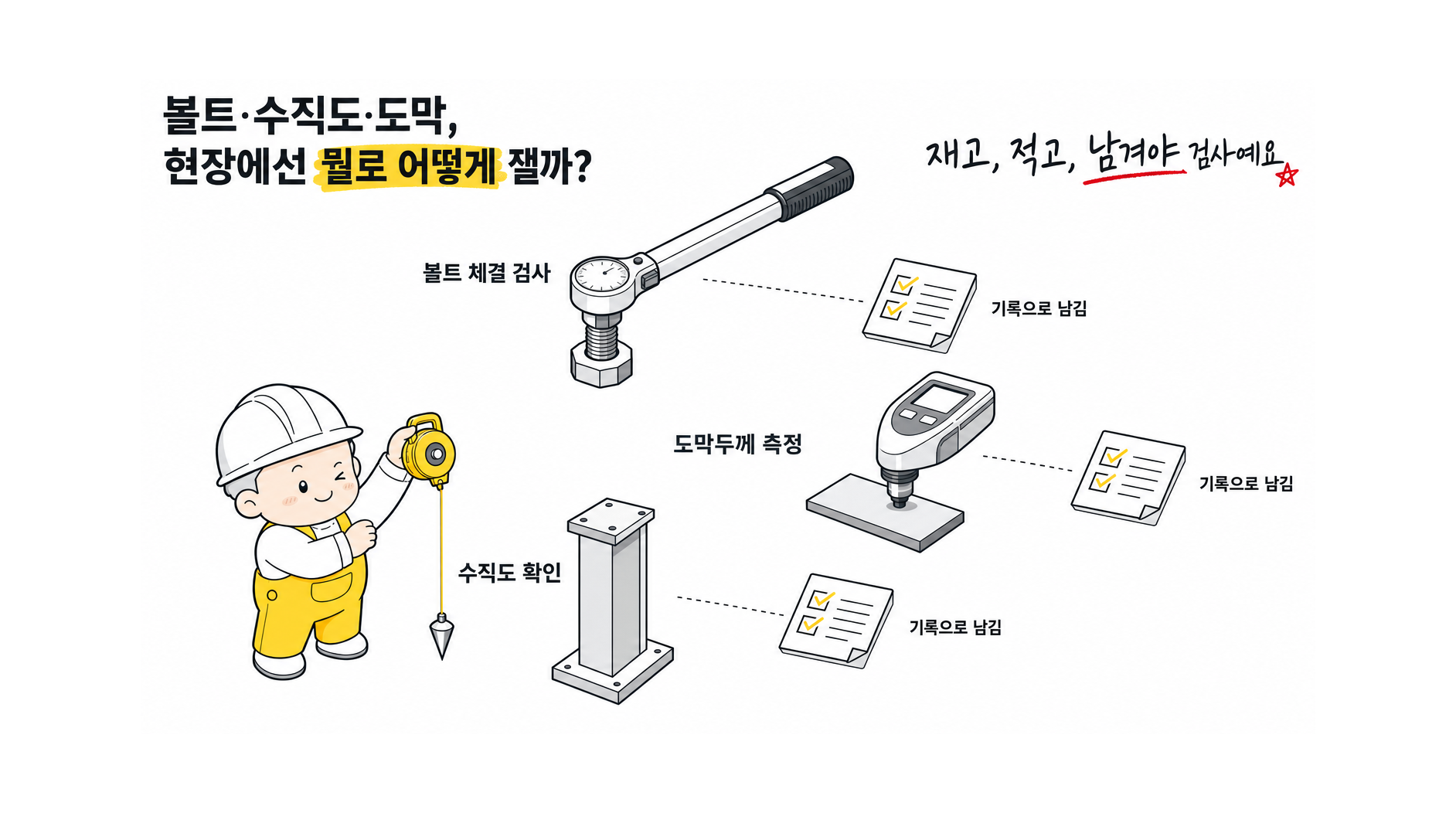

현장에서 세 가지 핵심 항목을 검사하고 기록하는 구체적인 절차는. #### 1. 고장력볼트 체결력 검사 및 기록
먼저 접합면의 청결 상태, 부재의 밀착 여부, 와셔 및 너트의 방향 등을 확인합니다. 조임은 볼트군의 중앙에서 가장자리 방향으로 진행하는 것이 원칙입니다. 체결력 검사는 설계 및 시방서에 명시된 공법에 따라 다음 중 하나를 선택하여 수행합니다.
* T/S(토크-전단형) 볼트: 전용 조임기로 볼트의 핀테일(꼬리)이 파단될 때까지 조입니다. 설치된 모든 볼트의 핀테일이 정상적으로 파단되었는지, 너트와 와셔가 함께 회전(공회전)하지 않았는지 '전수 육안 검사'로 확인합니다. * 토크관리법: 규정된 토크 값으로 조여 축력을 관리합니다. 본 조임 완료 후, 볼트군의 10% 내외를 표본으로 추출하여 검교정된 토크렌치로 규정 토크 값이 나오는지 확인합니다. * 너트회전법: 1차 조임으로 부재를 밀착시킨 후, 너트를 규정된 각도만큼 회전시켜 축력을 도입합니다. 1차 조임 후 표시한 금매김(Marking)을 기준으로 모든 너트가 정확한 각도만큼 회전했는지 '전수 육안 검사'로 확인합니다.
기록 항목: 접합부 ID, 볼트 등급/직경/로트, 적용 체결법, 사용 장비 정보, 검사 결과(핀테일 파단 여부, 측정 토크 값, 너트 회전량), 합부 판정, 부적합 시 조치 내용을 검사표에 작성합니다.
#### 2. 철골 수직도·레벨·치수 오차 검사 및 기록
철골의 형상 정확도는 사전에 승인된 측량 기준점(Benchmark)을 기준으로 측정합니다. 검사는 보통 '가조립 후'와 '본조립(볼트 최종 체결) 후' 두 단계에 걸쳐 수행하여 변형을 추적 관리합니다.
* 측정 장비: 과거에는 다림추 등을 사용했으나, 현재는 토탈스테이션(광파기)이나 3D 레이저 스캐너와 같은 정밀 측량 장비를 사용하는 것이 일반적입니다. * 허용 오차: 국가건설기준(KCS)이나 프로젝트 특기시방서에 명시된 허용 오차 값을 따릅니다. 예를 들어 기둥의 수직도는 '높이(H)의 1/1000 이하'와 같이 구체적인 기준으로 관리됩니다. * 측정 및 교정: 가조립 후 주요 기둥의 수직도, 보의 레벨 등을 측정하여 허용 오차를 벗어나는 경우 와이어로프나 유압잭 등으로 교정 작업을 시행합니다. 본조립 완료 후 최종적으로 재측정하여 기록을 남깁니다.
기록 항목: 측량 기준점 정보, 부재 ID(Grid, 층), 설계 기준값(좌표, 레벨), 실측값, 편차, 합부 판정, 사용 장비 정보, 교정 및 재측정 기록을 측량 성과표 및 검사표에 작성하고 준공 도서에 반영합니다.
#### 3. 도막두께 검사 및 기록
도장의 품질은 최종적으로 건조된 도막의 두께(DFT, Dry Film Thickness)로 판정합니다. 도장 작업 중에는 습도막 두께(WFT)를 측정하여 최종 건조도막두께를 예측하고 관리할 수 있습니다.
* 측정 장비: 검교정이 완료된 디지털 도막두께측정기를 사용합니다. * 판정 기준: SSPC-PA 2와 같은 국제 기준이나 특기시방서의 판정 규칙을 따릅니다. 이는 개별 측정값이 아닌, 여러 측정값을 묶은 '스팟(spot)'의 평균값, 그리고 여러 스팟을 포함하는 '구역(area)'의 평균값을 기준으로 합격 여부를 판단하는 복합적인 방식입니다. (예: "개별 측정값은 규정 두께의 80% 미만이어서는 안 되며, 스팟 평균값은 규정 두께 이상이어야 한다.") * 외관 검사: 두께 측정과 함께 도막의 흐름(처짐), 기포(핀홀), 박리, 미도장 부위 등 외관 결함 유무도 함께 검사합니다.
기록 항목: 부재/도장 구역 ID, 도장 사양(도료 종류, 목표 두께), 측정기 정보, 각 측점(spot)의 측정값, 판정 기준에 따른 계산 결과, 합부 판정, 외관 검사 결과, 부적합 시 조치 내용(재도장 등)을 기록합니다.
Q. T/S 볼트는 꼬리(핀테일)만 잘리면 무조건 합격인가요?
아닙니다. 핀테일 파단은 규정된 토크가 가해졌다는 신호지만, 접합면 처리 불량이나 볼트와 너트의 동시 회전(공회전)이 발생하면 필요한 축력이 도입되지 않을 수 있습니다. 따라서 핀테일 파단 확인과 함께 밀착 상태 등 기본적인 육안 검사가 반드시 병행되어야 합니다.
Q. 수직도가 허용오차를 약간 벗어났는데, 다음 공정을 위해 그냥 넘어가도 되나요?
안됩니다. 철골의 수직도 오차는 외벽 판넬, 커튼월, 창호 등 후속 공정에 연쇄적인 영향을 미쳐 더 큰 재작업과 비용을 유발합니다. 허용오차 초과 시에는 반드시 감리 및 설계자와 협의하여 교정 작업을 수행하고 재측정하여 확인받아야 합니다.
Q. 도막두께는 기준보다 두꺼울수록 좋은 것 아닌가요?
반드시 그렇지 않습니다. 과도한 도막두께(과도막)는 도료의 완전 건조를 방해하고, 건조 과정에서 균열, 주름, 박리 등 결함을 유발할 수 있습니다. 특히 내화도료는 규정된 두께 범위 내에서 최적의 성능을 발휘하므로, 시방서에 명시된 두께를 정확히 준수하는 것이 중요합니다.
Q. 검사 기록이 복잡한데, 사진 몇 장으로 대체할 수 없나요?
안됩니다. 품질 검사 기록은 문제 발생 시 원인을 추적하고 책임을 규명하는 법적 증빙 자료입니다. 정형화된 양식에 따라 검사자, 일시, 장비, 기준, 측정값, 판정 등 모든 정보를 체계적으로 작성하고 서명하여 관리해야 합니다.
체크리스트
* 현재 진행 중인 프로젝트의 시공 시방서와 검사 및 시험 계획서(ITP)를 확인하여, 각 검사 항목에 대한 정확한 기준과 절차를 숙지하세요. * 각 검사 항목별로 필요한 정보(측정값, 장비 정보, 검사자 등)가 모두 포함된 현장 검측 체크리스트(양식)를 미리 준비하세요.
