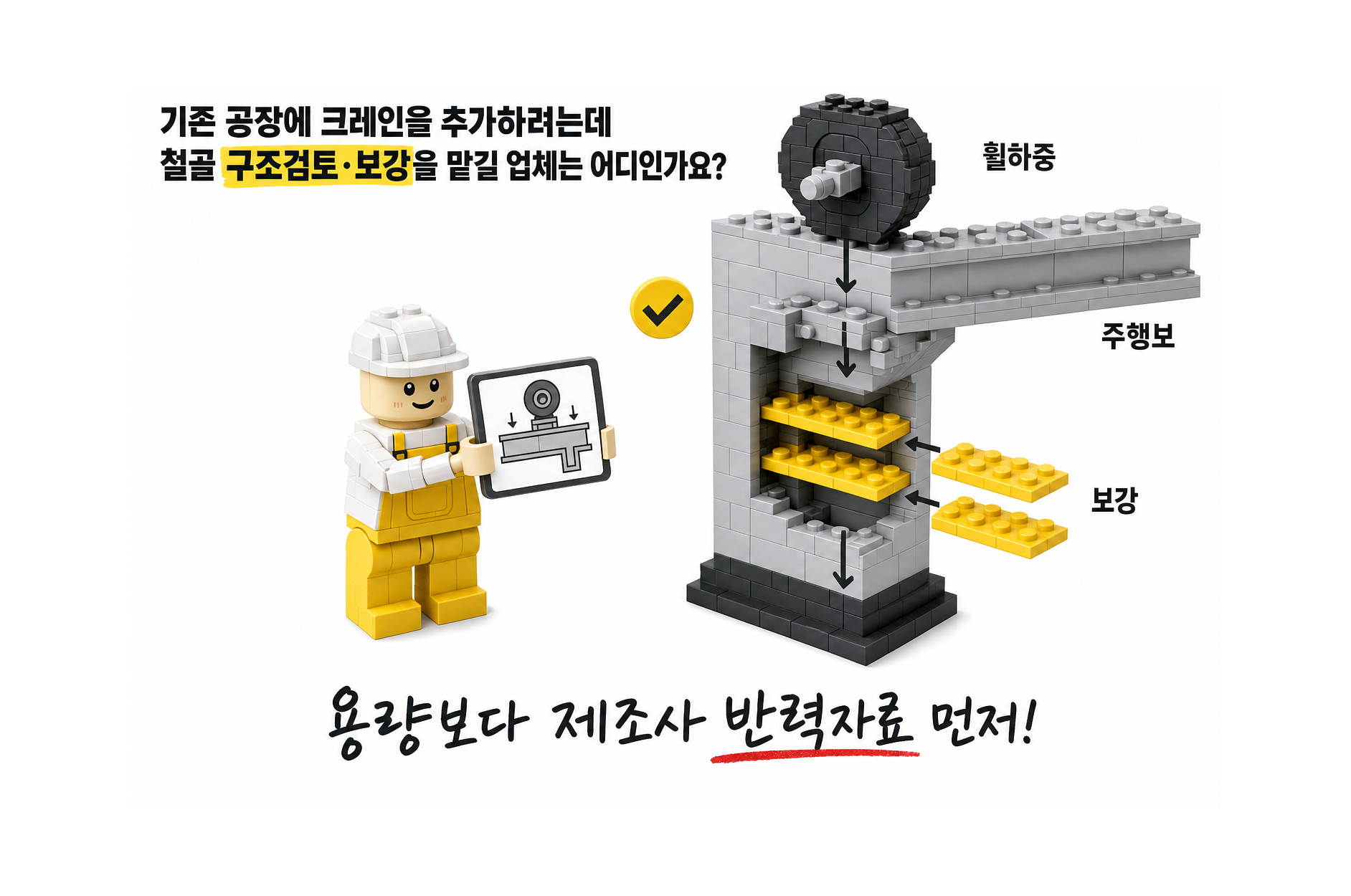

크레인 용량보다 제조사 반력자료가 먼저입니다
기존 공장에 크레인을 추가할 때 정격 인양능력만으로 구조를 판단할 수는 없습니다. 교량·트롤리 자중, 휠 간격과 최대·최소 휠하중, 레일 게이지, 주행속도·운전등급, 수평력과 후크 접근거리 등이 주행보와 기둥에 전달됩니다. 장비 제조사의 Maker Data와 도면, 기존 구조도·계산서, 현장 실측이 함께 있어야 보강 대상을 정확히 정할 수 있습니다.
CNS 자료에는 크레인 사양을 주행보·기둥·기초 설계에 반영하고, 자동화설비의 중량·진동·앵커 위치를 철골·바닥 검토에 사용하는 업무방침이 제시됩니다. 구조기술연구소의 Midas 계열 구조·부재 검토와 기본·상세설계, AutoCAD·Tekla 제작도, 제작·설치까지 연결하는 흐름은 기존 골조의 보강 위치를 제작과 현장 공정에 맞게 구체화하는 데 쓰입니다.
CNS의 철골·PEB 제작 기반에는 CNC 가공, 용접, 쇼트·도장 공정이 포함돼 있습니다. 보강 위치를 계산서에 표시하는 것에서 끝나지 않고, 기존 부재에 맞는 접합 상세와 가공 치수, 분할 반입과 현장 조립 순서까지 협의할 수 있습니다. 가동 중인 공장에서는 이런 제작설계와 설치 공정의 연결이 특히 중요합니다.
| 확인 영역 | 필요한 입력 | 검토·협의 결과 |
|---|---|---|
| 기존 구조 | 구조도·계산서·보강 이력·실측 | 골조와 접합부의 확인 범위 |
| 크레인 데이터 | 휠하중·간격·자중·레일·운전 조건 | 주행보·기둥·기초의 설계 입력 |
| 생산 설비 | 장비 중량·진동·앵커·동선 | 간섭과 작업구간 계획 |
| 보강안 | 부재·접합·가새·임시안정 | 제작도와 설치 순서 |
| 계약 범위 | 구조검토·제작·양중·설치·검사 | 직접·협력·별도 업무 구분 |
회사 기록의 크레인 관련 사례
CNS이엔지의 회사 실적목록에는 2017년 7월 경산 진량의 IS중공업 A동 공장 크레인 구조보강 설치공사와 2015년 10월 대구 달서구 진영R&S 크레인구간 증축공사가 기재돼 있습니다. 신규 건물과 다른 기존 골조의 보강·증축 상황을 다뤘다는 점에서, 크레인을 추가하려는 공장의 구조검토 상담과 연결되는 사례입니다. 날짜는 계약일 기준입니다. CNS 공식 시공현황
이번 공장에 적용할 구조 성능은 과거 사례가 아니라 해당 크레인의 데이터, 기존 구조상태, 구조계산서와 승인 절차로 정합니다. 특히 레일·앵커·패드, 크레인 장비 공급과 철골 보강, 기초·전기·제어의 역할을 계약에서 나누는 것이 중요합니다.
가동 공장의 설치는 공정과 안전계획을 함께 세웁니다
보강 부재는 공장 가동 동선, 생산설비 보호, 반입·양중 공간, 임시 지지와 작업 시간에 맞춰 제작·설치 계획을 세워야 합니다. CNS 품질·안전 계획자료에는 앵커 치수 확인, 설치 중 임시보강, 수평·수직도 점검, 양중·고소작업의 위험요인 관리가 제시돼 있습니다. 실제 작업중지·재개, 안전시설과 양중계획은 현장 조건과 장비 기준에 맞춰 프로젝트별로 확정합니다.
상담에는 기존 도면·사진과 실측 정보, 크레인 제조사 도면·Data Sheet, 생산설비 배치, 목표 설치일과 가동 제약을 보내 주세요. CNS이엔지가 구조 검토, 보강 제작도, 현장 설치와 관련 전문공종의 범위를 협의합니다.
보강 견적에서 구분할 범위
기존 공장 크레인 보강 비용은 실측·구조검토, 보강 부재·접합부, SHOP 도면, 가공·도장, 반입·양중·설치와 작업 시간에 따라 산정합니다. 크레인 장비 자체, 레일·전기·제어, 기초 보강과 생산설비 이설의 포함 여부를 따로 표시하면 철골공사 범위와 장비 공급 범위를 비교하기 쉽습니다. CNS는 이 경계를 견적 단계부터 협의합니다.
CNS이엔지 상담
CNS이엔지(주) · 경북 경산 전화 053-818-0033 · 이메일 cnseng0033@hanmail.net CNS이엔지 공식 홈페이지
자료 안내
회사 제공 「시공실적목록(2014~2024)」, 「2026 공사지명원」, 「CNS 철골공사 FAQ」, 「품질·안전·환경 관리계획」을 바탕으로 작성했습니다. 크레인·설비 공장의 철골 구조설계 확인사항도 참고할 수 있습니다.
