철골 건축 프로젝트 담당자는 제작 공정이 단순한 작업 순서가 아니라 품질과 납기를 좌우하는 연쇄적인 리스크 관리 과정임을 압니다. 따라서 강재 입고부터 출하까지 각 단계에서 무엇을, 어떤 기준으로 검사하고 승인해야 하는지 명확한 관리 체계를 파악하여, 부실 제작으로 인한 구조적 결함이나 공기 지연 등의 치명적인 문제를 사전에 방지하고자 합니다.

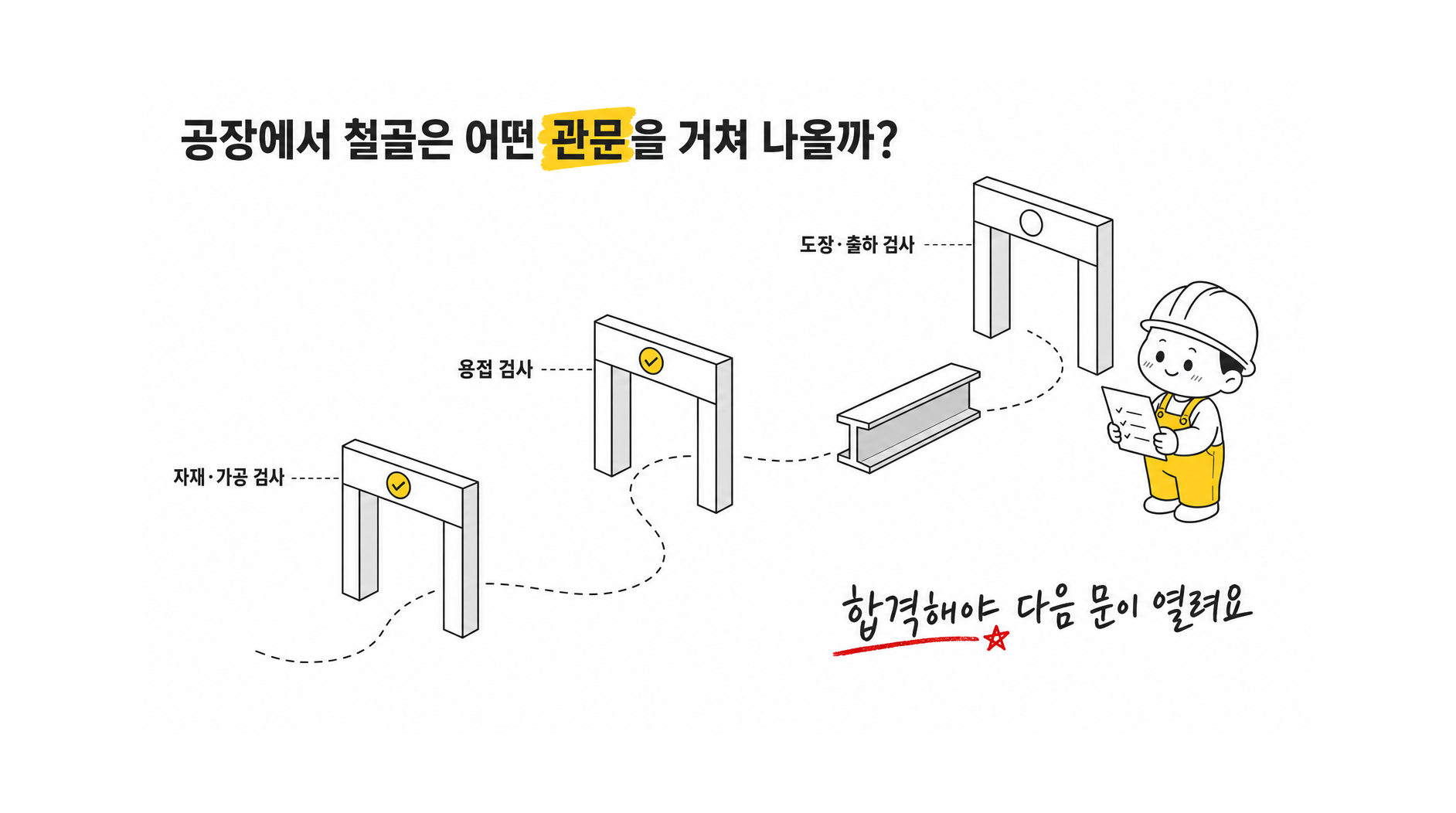

철골 제작 공정 관리는 '게이트 컨트롤(Gate Control)' 개념으로 이해해야 합니다. 이는 각 공정(입고, 절단, 조립, 용접, 도장 등)이 독립적인 문(Gate) 역할을 하는 시스템입니다. 앞선 공정의 문을 통과(검사 합격 및 승인)하지 못한 부재는 절대로 다음 공정으로 넘어갈 수 없습니다.

이 모든 관리 활동의 기준이 되는 핵심 문서는 '검사 및 시험 계획(Inspection and Test Plan, ITP)'입니다. ITP에는 프로젝트에 적용될 표준, 각 공정별 검사 항목, 합격 기준, 검사 방법, 검사 빈도, 그리고 제작사, 시공사, 감리 등 관계자의 검사 입회 시점(중지점, 입회점 등)이 상세하게 명시됩니다. 체계적인 공정 관리는 결국 이 ITP를 얼마나 충실하게 계획하고 이행하는지에 달려있습니다.

적용 순서

철골 제작 공정을 체계적으로 관리하기 위한 실무 절차는 다음과 같이 4단계로 나눌 수 있습니다.

1단계: 제작 착수 전 기준 확립 본격적인 제작에 앞서 모든 기준과 책임을 명확히 해야 합니다. * 정보 동결: 제작에 사용할 최종 승인 도면(Shop drawing), 부재 목록(BOM), 가공 데이터(NC data)의 개정 번호를 통일하고, 이전 버전의 도면은 폐기하거나 사용 불가 표시를 합니다. * ITP 승인: 프로젝트별 검사 및 시험 계획(ITP)을 수립하고 발주처(또는 감리)의 승인을 받습니다. 각 공정의 검사 항목과 합격 기준, 중지점(Hold Point)을 확정합니다. * 절차서 및 자격 승인: 용접절차서(WPS), 도장사양서 등 주요 공정의 작업 표준을 승인하고, 해당 작업을 수행할 용접사, 비파괴 검사원 등의 자격 증명을 확인합니다.

2단계: 자재 입고부터 조립까지 관리 자재가 공장에 들어오는 순간부터 추적 관리가 시작됩니다. * 강재 입고 및 식별: 입고된 강재가 발주 사양과 일치하는지 자재 시험성적서(Mill Sheet)와 대조하고, 자재의 고유번호(Heat No., Lot No.)와 관리용 부재 번호를 연결하여 추적 관리 시스템에 등록합니다. * 마킹 및 절단: 승인된 최신 도면을 기준으로 부재를 마킹하고 절단합니다. 절단 후에도 부재 식별 번호가 유지되도록 관리하며, 절단면의 품질과 치수 정확도를 검사합니다. * 천공 및 개선: 설계 도면에 명시된 위치와 크기에 맞게 구멍을 뚫고, 용접을 위해 절단면을 가공(개선, Beveling)합니다. 가공된 형상과 치수가 허용 오차 내에 있는지 확인합니다. * 조립 및 취부: 가공된 부재들을 조립도에 따라 맞추고 임시로 고정(가용접, Tacking)합니다. 부재의 방향, 수직/수평, 전체 치수, 용접할 부위의 간격(Root gap) 등이 정확한지 검사합니다.

3단계: 용접부터 출하까지 관리 구조물의 성능을 좌우하는 핵심 공정을 관리합니다. * 용접 및 교정: 승인된 용접절차서(WPS)와 자격을 갖춘 용접사가 작업을 수행하는지 확인합니다. 용접 후에는 외관 검사를 실시하고, 필요시 비파괴검사(NDT)를 통해 내부 결함을 확인합니다. 용접열로 인한 변형은 규정된 방법으로 교정합니다. * 쇼트 및 표면처리: 용접 검사가 완료된 부재는 도장 전 표면의 녹, 스케일, 기름 등 이물질을 제거하기 위해 쇼트 블라스팅(Shot Blasting)을 실시합니다. 도장 사양서에 명시된 표면 처리 등급을 만족하는지 검사합니다. * 도장 및 건조: 승인된 도료와 도장 절차에 따라 페인트를 칠합니다. 정해진 도막 두께(DFT)가 나오는지, 칠이 빠진 곳이나 흐른 자국은 없는지 확인하며, 충분히 건조되었는지 검사합니다. * 최종검사 및 출하: 모든 공정을 마친 부재는 출하 전 최종 검사를 실시합니다. 부재 표시, 모든 공정의 검사기록 및 부적합 사항 종결 여부, 현장 설치 순서에 맞춘 상차 계획 등을 확인한 후 출하를 승인합니다.

4단계: 부적합 및 설계 변경 관리 예상치 못한 문제에 대응하는 공식적인 절차를 따릅니다. * 부적합 관리: 공정 중 발생한 모든 부적합 사항(치수 불량, 용접 결함 등)은 부적합 보고서(NCR, Non-Conformance Report)를 발행하여 기록합니다. 승인된 절차에 따라 보수하고, 재검사를 통해 최종 종결 처리되기 전까지 다음 공정으로 진행을 보류합니다. * 설계 변경 관리: 제작 중 설계 변경이 발생하면, 관련된 모든 도면, 데이터, 작업 지시를 최신 버전으로 즉시 교체하고, 이미 제작된 부재에 미치는 영향을 파악하여 재작업 또는 폐기 여부를 결정합니다.

체크리스트

* 프로젝트별 검사 및 시험 계획(ITP) 초안을 요구하여 공정별 관리 기준 확인하기 * 최근 유사 프로젝트의 품질기록 패키지(자재, 검사, 부적합 처리 기록) 표본 검토하기
