철골 공사 계약 시 구조계산서, 접합부 상세, SHOP 도면의 책임 소재를 명확히 하지 않으면 공사 지연, 추가 비용, 품질 저하 등 심각한 분쟁이 발생할 수 있다는 것을 알기 때문입니다. 따라서 계약 단계에서부터 각 문서의 작성, 검토, 승인 주체와 절차를 명확히 정의하여 프로젝트 리스크를 사전에 관리하고 책임 공방을 막는 구체적인 방법을 찾고 있습니다.
건설 프로젝트에서 구조 관련 핵심 문서들의 역할과 책임은 일반적으로 다음과 같이 구분됩니다. 이는 관련 법규와 업계 관행에 따른 것이지만, 최종적인 책임과 절차는 반드시 계약서에 명시해야 합니다.

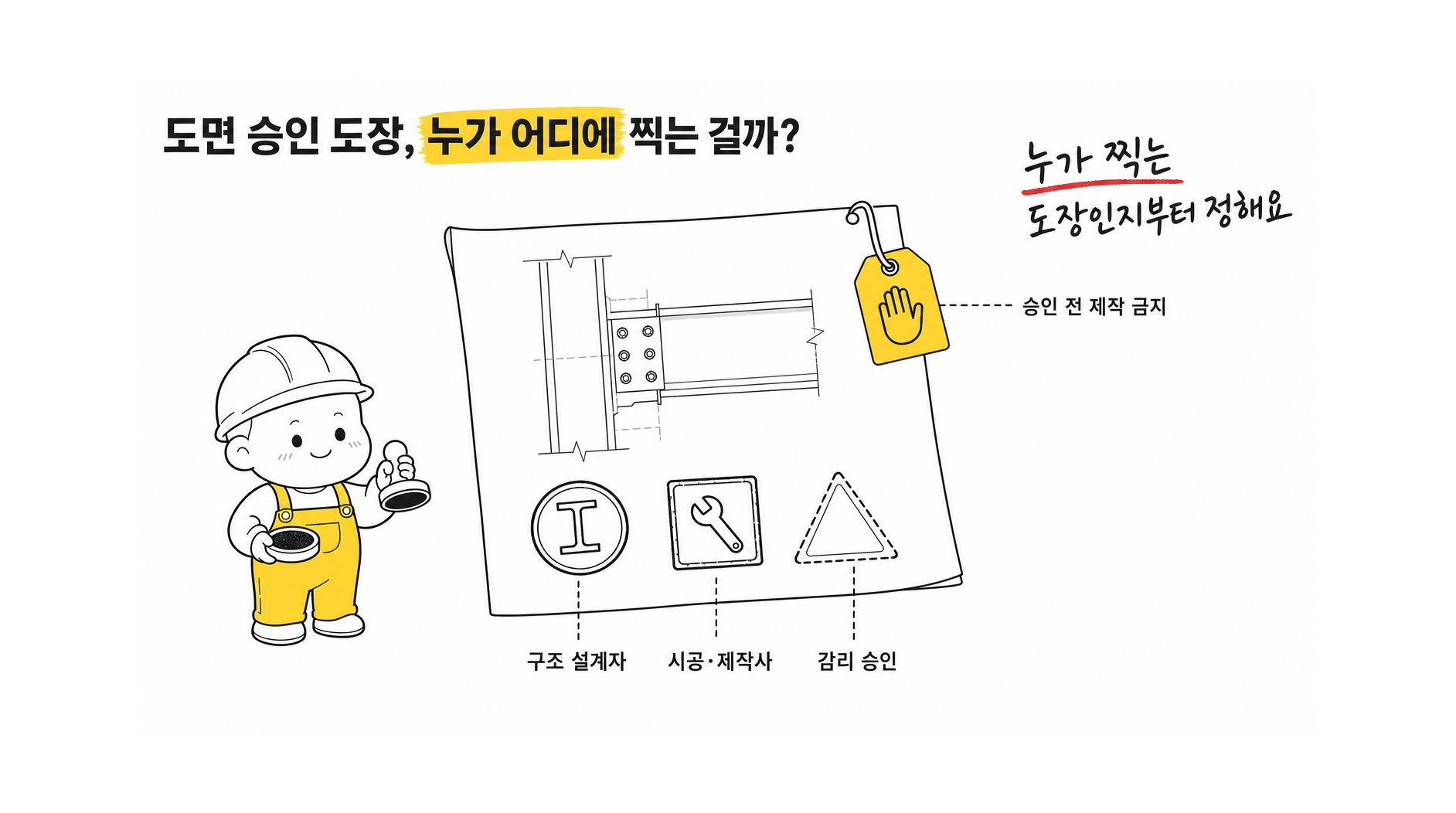

* 구조계산서 및 구조도: 건물의 전반적인 구조 안전성을 증명하는 문서로, 건축구조기술사의 협력을 받은 설계자가 작성하며 설계도서에 대한 법적 책임을 집니다. * SHOP 도면 (제작도/시공상세도): 설계도서를 바탕으로 실제 공장에서 부재를 제작하고 현장에서 설치할 수 있도록 상세화한 도면입니다. 건설기술진흥법에 따라 시공사 또는 시공사가 지정한 전문 철골업체가 작성하며, 감리원의 검토 및 승인을 받아야 합니다. * 접합부 상세: 기둥과 보, 가새 등을 연결하는 접합부의 상세 설계는 구조 안전에 매우 중요합니다. 이는 기본 구조설계에 포함될 수도, 철골업체의 전문 영역일 수도 있어 계약 시 책임 범위를 명확히 정의해야 하는 핵심 항목입니다. * 검토 및 승인 절차: 시공사가 작성한 SHOP 도면은 감리원(건설사업관리기술자)의 검토 및 승인을 받아야만 해당 공사를 시작할 수 있습니다. 감리원은 통상 계약에서 정한 기한(예: 7일) 내에 검토 결과를 회신하며, 이 과정에서 필요시 원설계자의 의견을 구할 수 있습니다.
적용 순서
계약서에 다음 5가지 핵심 사항을 반영하여 책임과 절차를 명확히 할 수 있습니다.
- 책임 매트릭스(RACI) 작성: 계약서 부속서로 각 문서(구조계산서, 접합부 상세, SHOP 도면 등)에 대해 누가 작성(Responsible), 검토(Consulted), 최종 승인(Accountable)하고, 누구에게 정보가 공유(Informed)되어야 하는지 구체적인 회사명과 담당자를 명시한 표를 만듭니다.
- 검토 및 회신 기한 설정: '감리원은 SHOP 도면 접수 후 7영업일 이내 검토 의견 회신'과 같이 각 단계별 검토 및 회신 기한을 '영업일' 기준으로 명확히 합니다. 기한 내 회신이 없을 경우의 처리 방안(예: 승인 간주, 재협의)도 사전에 합의합니다.
- 제작 보류 조건(Hold Point) 명시: '승인된 개정 번호의 SHOP 도면에 명시된 구역 및 부재에 한해서만 제작을 착수할 수 있다'와 같이, 승인되지 않은 문서로 구매, 제작, 설치 작업을 진행할 수 없다는 점을 계약서에 명시하여 재작업 리스크를 차단합니다.
- 도면 상태 정의: 도면의 상태를 '정보용(For Information)', '검토용(For Review)', '조건부 승인(Approved as Noted)', '제작용 승인(Approved for Construction)' 등으로 명확히 정의하고, 각 상태별 법적 효력과 사용 가능 범위를 규정합니다.
- 책임의 한계 명확화: 발주자나 감리자의 '검토' 또는 '승인' 행위가 원작성자(설계자, 시공사)의 법적, 기술적 책임을 면제하거나 이전하지 않는다는 문구를 계약서에 포함하여 책임 소재를 분명히 합니다.
감리나 발주자가 도면을 승인했으니, 문제 발생 시 책임도 그들에게 있는 것 아닌가요?
아닙니다. 승인은 설계 의도 부합 및 최소 요구조건 충족 여부를 확인하는 절차이지, 도면의 모든 오류를 검증하는 행위가 아닙니다. 도면 자체의 오류나 누락에 대한 1차적인 기술적, 법적 책임은 원칙적으로 작성자에게 있습니다.
계약서에 '관련 법규 준수'라고만 명시하면 충분하지 않나요?
부족합니다. 법규는 최소한의 일반 원칙만 규정합니다. 프로젝트의 특성, 참여사 간의 역할 분담, 구체적인 회신 기한, 변경 관리 절차 등은 계약서에 상세히 명시해야만 향후 발생할 수 있는 분쟁을 효과적으로 예방할 수 있습니다.
SHOP 도면은 시공사가 알아서 그리는 건데, 발주자가 관여할 필요가 있나요?
반드시 관여해야 합니다. SHOP 도면은 최종 품질과 직결되며, 설계도서의 의도가 정확히 반영되었는지, 다른 공종과 간섭은 없는지 발주자(또는 대리인)가 확인해야 할 중요한 산출물입니다. 검토 시점을 놓치면 나중에 더 큰 비용과 시간 손실을 유발할 수 있습니다.
체크리스트
* 계약서 부속서로 첨부할 '문서별 책임 매트릭스' 초안을 작성해 보세요. * 선정된 파트너사와 각 문서의 검토 및 회신 기한을 협의하고 계약서에 반영하세요.
