공장, 물류창고, 격납고처럼 기둥 없는 대규모 내부 공간이 필요한 건축물을 계획할 때, 100m급 초장스팬(Super Long-span)은 매우 매력적인 대안입니다. SMART-FRAME 공법이 최대 100m까지 가능하다는 정보를 접한 건축주나 설계자는 이 주장이 실제 프로젝트에 얼마나 신뢰성 있게 적용될 수 있는지 궁금해합니다. 단순한 기술 홍보 문구인지, 아니면 실제 준공 실적과 데이터로 뒷받침되는 검증된 기술인지, 그리고 100m급 계획을 추진할 때 어떤 기술적, 법적 제약과 절차를 거쳐야 하는지 명확히 파악하여 사업 초기 단계의 리스크를 줄이고자 합니다.
100m급 장스팬 구조물은 일반 건축물과 달리 고도의 구조 엔지니어링 기술을 요구하는 특수 분야입니다. 국내 건축법상 기둥과 기둥 사이의 거리가 20m 이상인 건축물은 '특수구조 건축물'로 분류되어, 착공 전 지방건축위원회의 엄격한 구조안전 심의를 반드시 통과해야 합니다.

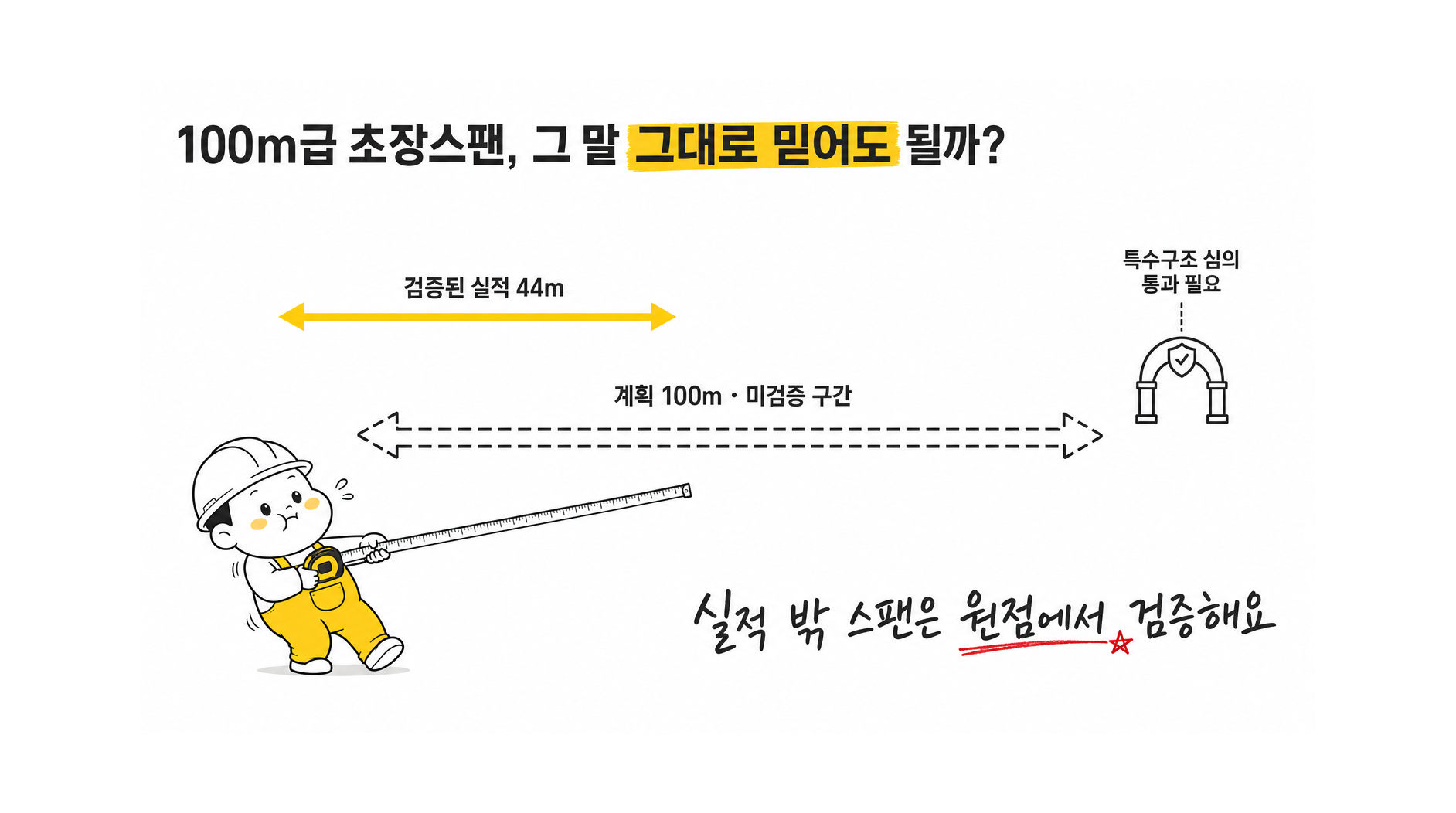

따라서 SMART-FRAME의 100m 설계 가능성은 특정 공법을 적용하면 모든 문제가 해결된다는 의미가 아닙니다. 이는 해당 공법을 후보 중 하나로 두고, 프로젝트의 고유한 조건(하중, 지질, 바람 등)에 맞춰 구조계산, 상세설계, 제작 및 시공 계획을 수립하고, 최종적으로 법적 심의를 통과해야만 실현될 수 있다는 의미로 해석해야 합니다. 특히 100m는 CNS이엔지가 제시한 실적(최대 44m)을 크게 상회하므로, 전례 없는 도전에 준하는 철저한 검증이 필요합니다.
적용 순서
SMART-FRAME을 100m급 장스팬 프로젝트에 적용 검토 시, 다음 5단계 절차에 따라 제약 조건을 확인해야 합니다.
- 요구조건 명확화 및 기본계획 수립
- 건축물의 정확한 용도, 내부 유효 공간(폭, 길이, 높이)을 확정합니다. - 지붕 마감재, 태양광 패널, 크레인, 각종 설비 등 구조물에 가해지는 모든 고정하중과 활하중 목록 및 위치를 구체화합니다. 이는 구조계산의 가장 기초적인 입력값이 됩니다.
- 구조 시스템 개념 설계 및 안전성 검토
- SMART-FRAME을 포함하여 일반 트러스, 아치 등 가능한 모든 구조 형식을 후보에 올려두고 개념 설계를 진행합니다. - 단순 부재 강도뿐만 아니라, 구조물 전체의 안정성(좌굴), 과도한 처짐이나 진동과 같은 사용성 문제를 반드시 검토합니다. 특히 100m급에서는 바람이나 눈에 의한 비대칭 하중, 온도 변화에 따른 부재의 수축 및 팽창 효과가 중요하게 고려되어야 합니다.
- 제작·운송·시공 현실성 검토
- 100m 길이의 부재는 한 번에 운송이 불가능합니다. 공장에서 제작할 수 있는 최대 모듈 크기와 현장까지의 운송 경로(도로 폭, 터널 높이, 회전반경)를 확인하여 부재 분할 계획을 수립합니다. - 분할된 부재를 현장에서 조립하고 설치하는 구체적인 시공 순서, 크레인 용량 및 작업 반경, 임시 지지대(가설 벤트) 설치 계획 등을 검토하여 시공 중 안전사고 위험을 예방합니다.
- 법적 제약 및 인허가 절차 확인
- 100m 스팬은 건축법상 '특수구조 건축물'에 해당하므로, 착공 전 지방건축위원회의 구조안전 심의가 필수입니다. - 심의 과정에서는 구조계산서, 도면 외에도 기술의 신뢰성을 입증할 유사 규모 프로젝트 실적, 제3자 독립 검토 보고서, 성능 시험 결과 등 객관적인 자료가 요구될 수 있습니다. 사전에 필요한 서류와 절차를 파악하고 준비해야 합니다.
- 종합적인 비용 및 공기 분석
- 단순 철골 물량(ton)이 아닌, 복잡한 부재 제작비, 특수 운송비, 대형 크레인 임대료, 가설 공사비, 기초 공사비 등을 모두 포함한 총공사비를 기준으로 경제성을 비교해야 합니다. - 까다로운 심의 절차와 고난도 시공으로 인해 예상보다 공사 기간이 길어질 수 있으므로, 전체 사업 일정에 미치는 영향을 분석합니다.
체크리스트
- 계획 중인 건축물의 기본 개요(용도, 규모, 위치)와 도면을 준비하여 구조 기술 전문가에게 초기 자문을 구하세요.
- SMART-FRAME을 포함한 2개 이상의 장스팬 구조 형식을 대안으로 설정하고, 각 공법의 장단점과 예상 비용을 비교하는 개념 설계 보고서를 작성해 보세요.
