SMART-FRAME 공법을 건축 프로젝트에 적용하려는 발주처나 설계자는 마케팅 자료를 넘어 실제 안전성을 객관적으로 검증해야 할 책임이 있습니다. 특히 지진, 화재, 구조 붕괴와 직결되는 내진·내화·접합부 성능은 허가, 시공, 준공의 핵심 요건입니다. 어떤 종류의 데이터를, 어느 수준까지 요구하고 검토해야 하는지 명확한 기준이 없다면, 공급사가 제시하는 자료를 수동적으로 받아들이거나 불필요한 논쟁에 휘말릴 수 있기 때문에 실무적인 증빙 자료 체크리스트가 필요한 것입니다.

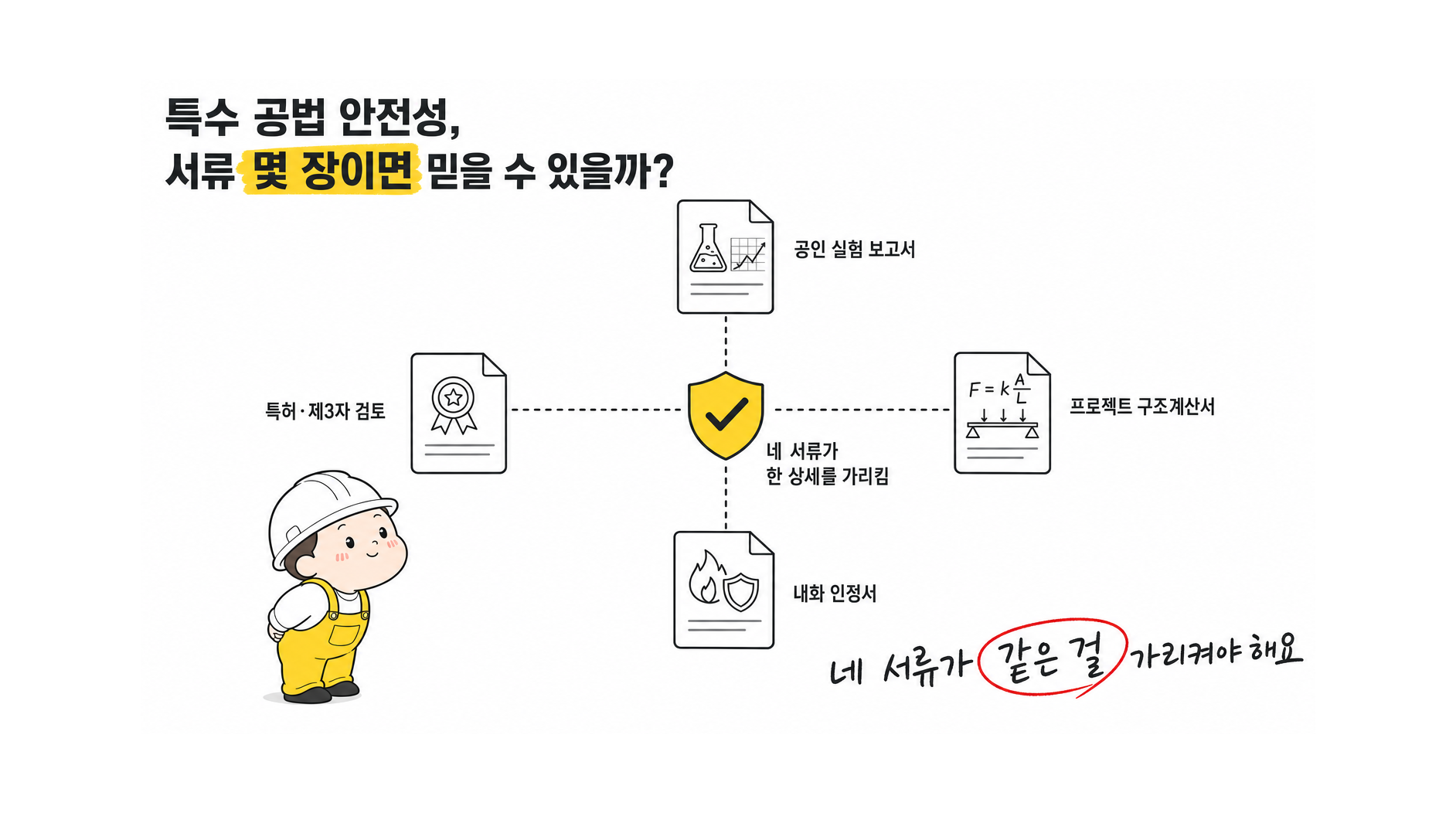

SMART-FRAME 공법의 구조적 안전성은 단일 증명서가 아닌, 여러 증빙 자료들의 묶음으로 확인해야 합니다. 각 자료는 서로 다른 목적을 가지며, 이들이 모두 일관된 정보를 가리킬 때 비로소 신뢰할 수 있습니다.
- 프로젝트별 구조계산서: 해당 프로젝트의 하중 조건과 건축구조기준(KDS)에 맞춰 모든 부재와 접합부가 안전한지 계산한 핵심 자료입니다. 단순히 요약된 결과가 아닌, 사용된 모델링 데이터, 설계 하중, 시스템 분류, 부재 및 접합부 검토 과정 전체를 확인해야 합니다.
- 구조성능 실험 원본 보고서: 제안서에 요약된 그래프가 아닌, 공인 시험기관에서 발행한 전체 실험 보고서(Full Test Report)가 필요합니다. 이 보고서에는 시험체 제작도, 재료 시험 결과, 가력 방법, 파괴 과정 및 최종 모드에 대한 상세한 기록이 포함되어 있어, 실험 결과가 프로젝트에 유효한지 독립적으로 판단할 근거가 됩니다.
- 내화구조 인정서 또는 시험성적서: 건축법에 따라 요구되는 내화 성능은 별도의 인정서나 공인기관의 시험성적서로 증명해야 합니다. 콘크리트 충전 강관(CFT)을 사용했다는 사실만으로 내화 성능이 보장되지 않으며, 프로젝트에 사용될 부재의 크기, 하중 조건 등을 만족하는 유효한 인정서인지 확인해야 합니다.
- 특허 및 제3자 검토 자료: 특허는 기술의 독창성을 인정하는 것이지 안전성을 보증하는 증명서가 아닙니다. 따라서 특허 기술이라도 안전성은 별도로 검증해야 합니다. 또한 프로젝트의 규모나 특성에 따라 '특수구조 건축물'로 분류될 경우, 법적으로 구조안전 심의를 받아야 하며, 이 심의 결과 보고서가 중요한 검토 자료가 됩니다.
SMART-FRAME 공법의 안전성을 실무에서 검증하려면 다음 4단계 절차를 따르는 것이 효과적입니다.
- 증빙 자료 묶음 요청: 공급사(CNS이엔지)에 다음 자료들의 최신본 제출을 공식적으로 요청합니다.
* 프로젝트 맞춤형 구조계산서 (입출력 데이터 포함) * 주요 부재 및 접합부 성능 실험 원본 보고서 * 요구 내화 시간에 맞는 내화구조 인정서 또는 시험성적서 * 특허 등록 원부 및 특허 기술 적용 대조표 * (해당 시) 구조안전 심의 결과 보고서 또는 제3자 검토 보고서
- 상세 정보 교차 검증: 제출된 모든 자료(계산서, 실험 보고서, 도면, 인정서)에 명시된 부재의 종류, 치수, 강재, 접합 방식 등 핵심 정보가 동일한지 확인합니다. 만약 자료마다 상세가 다르다면 어떤 것을 기준으로 했는지 명확히 해야 합니다.
- 동등성 평가: 프로젝트의 설계 상세가 기존 실험체나 인정서의 적용 범위를 벗어나는 경우, '동등성 비교표' 제출을 요구하여 그 차이가 구조적으로 문제가 없음을 입증하도록 해야 합니다. 필요하다면 구조기술사의 검토를 통해 추가적인 해석이나 보완 자료를 요청할 수 있습니다.
- 최종 판단: 모든 증빙 자료가 일관성을 갖고 법적 기준과 설계 요구조건을 만족시키는 것이 확인될 때, 안전성을 승인하고 다음 단계로 진행합니다. 만약 일부 자료가 누락되거나 불일치하는 경우, 해당 부분을 보완하기 전까지 채택을 보류해야 합니다.
"특허받은 공법이라 안전하다"는 말은 사실인가요?
아닙니다. 특허는 기술의 신규성과 진보성에 대한 독점적 권리를 인정하는 것이지, 건축법규가 요구하는 구조 안전성을 자동으로 증명하지 않습니다. 모든 특허 공법은 현행 건축구조기준(KDS)과 관련 법규에 따라 안전성을 별도로 계산하고 실험하여 입증해야 합니다.
"CFT(콘크리트 충전 강관)를 사용해서 내진/내화 성능이 우수하다"고 하는데, 추가 검증이 필요한가요?
네, 필요합니다. CFT가 일반적으로 강성과 연성, 내화 성능에 유리한 것은 사실이지만, SMART-FRAME 시스템 전체의 성능은 개별 부재가 아닌 접합부의 상세와 시공 품질에 의해 결정됩니다. 따라서 프로젝트에 적용된 특정 부재와 접합부가 건축구조기준을 만족하는지, 법적 내화 시간을 충족하는지 구체적인 실험 보고서와 인정서로 증명해야 합니다.
"자체 실험 결과 성능이 입증되었다"는 자료는 신뢰할 수 있나요?
요약된 자체 실험 결과만으로는 신뢰하기 어렵습니다. 반드시 한국인정기구(KOLAS) 등 공인된 시험기관에서 발행한 '실험 보고서 원본'을 확인해야 합니다. 원본 보고서를 통해 실험 조건, 시험체의 파괴 과정, 데이터의 신뢰성을 객관적으로 검토하여, 접합부가 파괴되기 전에 주요 부재가 충분히 변형하는 등 바람직한 거동을 보였는지 확인하는 것이 중요합니다.
정리하면
* 프로젝트의 구조 형식과 규모(예: 기둥 간격 20m 이상)를 바탕으로 건축법상 '특수구조 건축물'에 해당하여 구조안전 심의 대상인지 확인하세요. * 공급사에게 제공받은 증빙 자료의 상세(부재, 치수, 재료)가 실제 설계 도면과 일치하는지 비교하는 '자료 간 상세 대조표' 작성을 요구하세요.
