Tekla 모델의 부재·볼트 충돌검사와 표준 접합부 설계가 공장 제작 오류와 현장 재작업을 줄이는 과정은?

Tekla 모델의 부재·볼트 충돌검사와 표준 접합부 설계가 공장 제작 오류와 현장 재작업을 줄이는 과정은?

Tekla 모델의 부재·볼트 충돌검사와 표준 접합부 설계가 공장 제작 오류와 현장 재작업을 줄이는 과정은?

최초 발행 2026.08.05

철골 공사에서 제작 오류와 현장 재작업은 공기 지연과 비용 증가의 핵심 원인입니다. 프로젝트 관리자와 설계자는 'BIM을 쓰면 좋아진다'는 막연한 말을 넘어, Tekla의 충돌 검사와 표준 접합부 기능이 구체적으로 어떤 원리로 재작업을 줄이는지, 그리고 성공적인 적용을 위한 조건과 한계는 무엇인지 명확히 알고자 합니다. 이를 통해 프로젝트 리스크를 실질적으로 관리하고 생산성을 높이는 의사결정을 내리려는 것입니다.

Tekla 모델을 활용한 재작업 감소 과정은 정보를 통합하고 가상 검증을 통해 물리적 오류를 사전에 차단하는 원리에 기반합니다. 전통적인 2D 도면 기반 방식에서는 설계 변경이 각 도면에 수동으로 반영되면서 정보 누락이나 불일치가 발생하기 쉽지만, 3D 모델은 모든 정보가 통합된 단일 원본 모델 역할을 합니다.

이 과정은 크게 4단계로 나눌 수 있습니다.

  1. 표준화된 모델링: 사전에 검증되고 합의된 '표준 접합부(Standard Connection)' 규칙을 적용하여 모델을 작성합니다. Tekla의 'AutoConnection' 기능은 정의된 규칙에 따라 유사한 조건의 부재에 일관된 형상의 접합부를 자동으로 배치하여, 작업자마다 다른 상세 설계로 인해 발생할 수 있는 오류를 줄입니다.

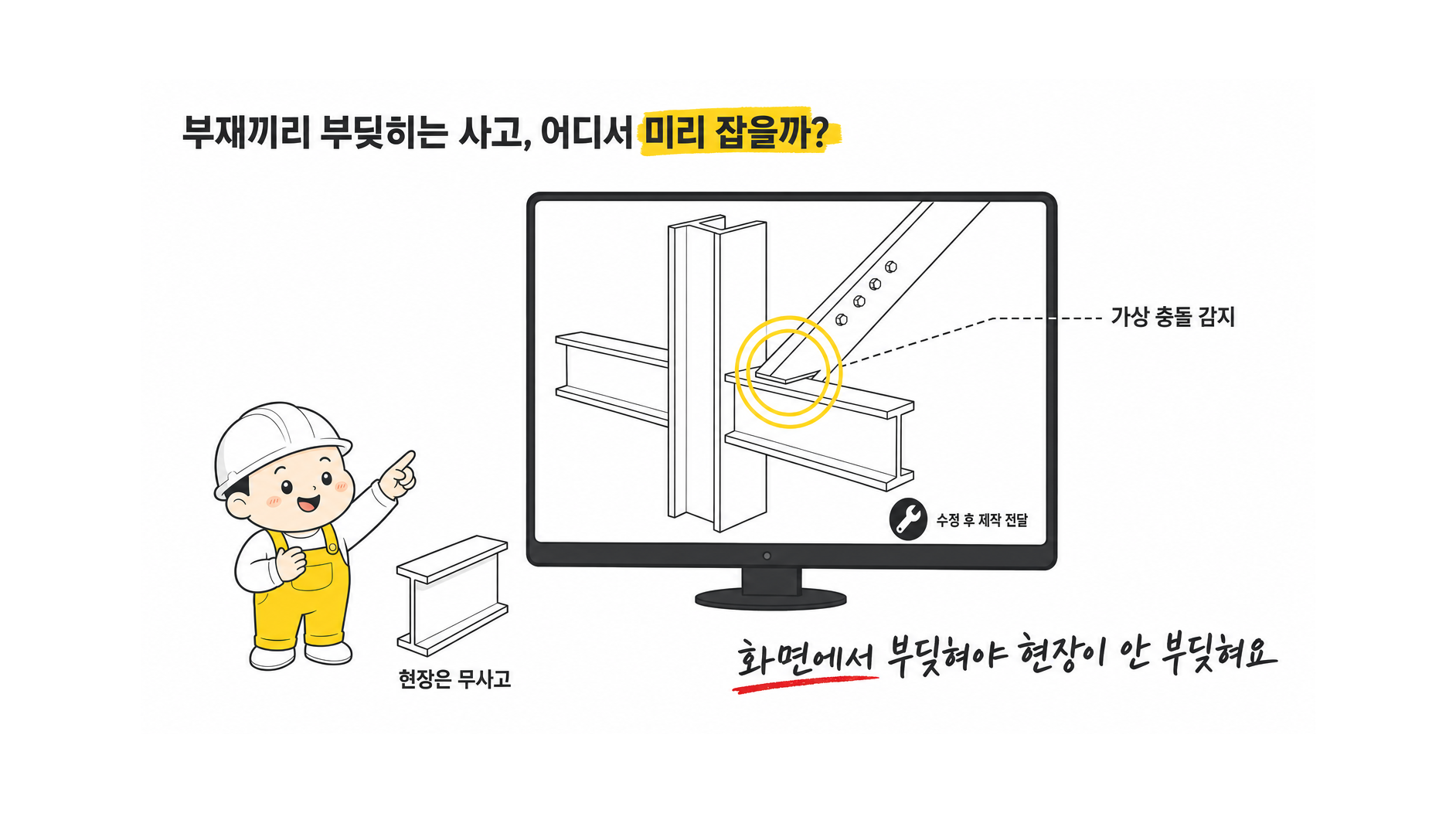

  2. 사전 검증 (충돌 검사): 3D 모델이 완성되면 '충돌 검사(Clash Check)'를 실행합니다. 이 기능은 부재와 부재가 서로 겹치거나 관통하는지, 볼트가 다른 부재와 충돌하는지, 볼트를 체결할 공구 작업 공간이 확보되는지 등을 기하학적으로 검사하여 찾아냅니다.
  3. 체계적인 수정: 발견된 충돌(Clash)은 단순한 모델링 실수가 아닌 설계 변경이 필요한 문제일 수 있습니다. 따라서 발견된 이슈를 원인별로 분류하고, 담당자를 지정하여 수정하며, 수정 후에는 주변 부재에 미치는 영향을 다시 검사하는 체계적인 추적 관리 절차가 필요합니다.
  4. 통제된 정보 배포: 모든 충돌과 이슈가 해결되고 승인되면, 검증된 3D 모델로부터 제작도, 부재 목록(BOM), NC 데이터 등 생산에 필요한 모든 정보를 자동으로 추출합니다. 이때 가장 중요한 것은 모델과 도면의 '개정(Revision)'을 일치시켜, 수정 전의 낡은 정보가 공장으로 전달되는 것을 막는 것입니다.

    이처럼 Tekla의 기능은 독립적으로 작동하는 것이 아니라, '표준화 → 검증 → 수정 → 통제된 배포'라는 유기적인 프로세스 안에서 운영될 때 비로소 제작 오류와 현장 재작업을 효과적으로 줄일 수 있습니다.

실무에서 Tekla 모델을 통해 재작업을 줄이려면 다음 단계를 체계적으로 수행해야 합니다.

  1. 1단계: 기준 수립 및 모델링

    * 프로젝트 착수 시, 구조 계산서와 설계 도서를 기반으로 모델링의 기준(그리드, 레벨, 좌표계)을 확정합니다. * 적용할 표준 접합부의 종류와 적용 규칙(Rule)을 정의하고, Tekla의 AutoConnection 설정을 구성합니다. 표준에서 벗어나는 비정형 접합부는 별도로 목록화하여 관리합니다. * 승인된 기준에 따라 부재, 플레이트, 볼트, 용접 등을 포함한 상세 모델을 작성합니다.

  2. 2단계: 충돌 검사 계획 및 실행

    * 검사 범위(부재 간, 부재와 볼트, 타 공종 참조 모델 등), 허용 오차, 볼트 체결 여유 공간 등 구체적인 충돌 검사 설정값을 포함한 검사 계획을 수립합니다. * 계획에 따라 충돌 검사를 실행하고, 발견된 이슈를 목록화합니다. 이때 이슈는 '신규', '진행 중', '해결' 등 상태를 명확히 하여 추적합니다.

  3. 3단계: 이슈 분석 및 해결

    * 발견된 충돌을 '단순 모델링 오류', '설계 변경 필요', '시공성 검토 필요' 등으로 분류합니다. * 각 이슈의 담당자를 지정하고 해결 방안을 모색합니다. 모델 수정 후에는 해당 부위와 주변부에 새로운 충돌이 발생하지 않았는지 반드시 재검사합니다.

  4. 4단계: 변경 관리 및 최종 출도

    * 모델 수정이 완료되면, 변경된 부분에 대해 번호 부여(Numbering)를 다시 실행하여 부재 번호를 확정합니다. * 수정된 모델을 기반으로 관련된 모든 제작도, 조립도, 부품도를 갱신합니다. * 최종적으로 모델의 개정 번호와 도면의 개정 번호가 일치하는지 확인한 후, 제작용으로 공식 출도합니다. 이 절차는 수정 전 도면이 사용되는 것을 방지하는 핵심적인 과정입니다.

정리하면

* 현재 진행 중인 프로젝트의 설계-제작-시공 단계별 정보 전달 방식을 점검하고, 정보 불일치가 발생하는 구간을 파악해 보세요. * 다음 철골 프로젝트를 위해, 모델 기반의 충돌 검토 주기와 발견된 이슈를 추적, 관리하는 구체적인 협업 규칙을 수립해 보세요.

자주 묻는 질문

AutoConnection 기능이 접합부를 자동으로 만드는데, 별도의 구조 검토가 필요한가요?

네, 반드시 필요합니다. AutoConnection은 사전에 정의된 규칙에 따라 표준 접합부를 자동으로 '배치'하는 생산성 향상 도구일 뿐, 해당 접합부의 구조적 안전성을 계산하거나 보증하지 않습니다. 배치된 모든 접합부는 실제 설계 하중과 조건을 만족하는지 구조 기술자가 별도로 검토하고 승인해야 합니다.

충돌 검사에서 찾지 못하는 오류에는 어떤 것들이 있나요?

충돌 검사는 기하학적 간섭 외의 문제들은 발견하지 못합니다. 예를 들어, 모델에 누락된 부재, 접합부의 구조적 성능 미달, 용접 및 볼트 체결을 위한 작업자나 장비의 접근성 문제, 현장 설치 순서의 비효율성 등은 별도의 전문가 검토가 필요합니다. 또한, 설정값 이하의 미세한 간섭이나 동일 위치에 중복된 부재 등도 놓칠 수 있습니다.

모델에서 수정한 내용은 바로 제작에 반영해도 되나요?

아니요, 안 됩니다. 모델 수정 후 가장 중요한 것은 '개정 관리(Revision Control)'입니다. 수정된 모델을 기반으로 관련된 모든 제작도, 부품도, NC 데이터가 정확히 갱신되었는지 확인하고, 모델과 산출물의 개정 번호가 일치할 때만 제작용으로 공식 배포해야 합니다. 이 절차를 생략하면 수정 전의 도면으로 제작하여 더 큰 재작업을 유발할 수 있습니다.
