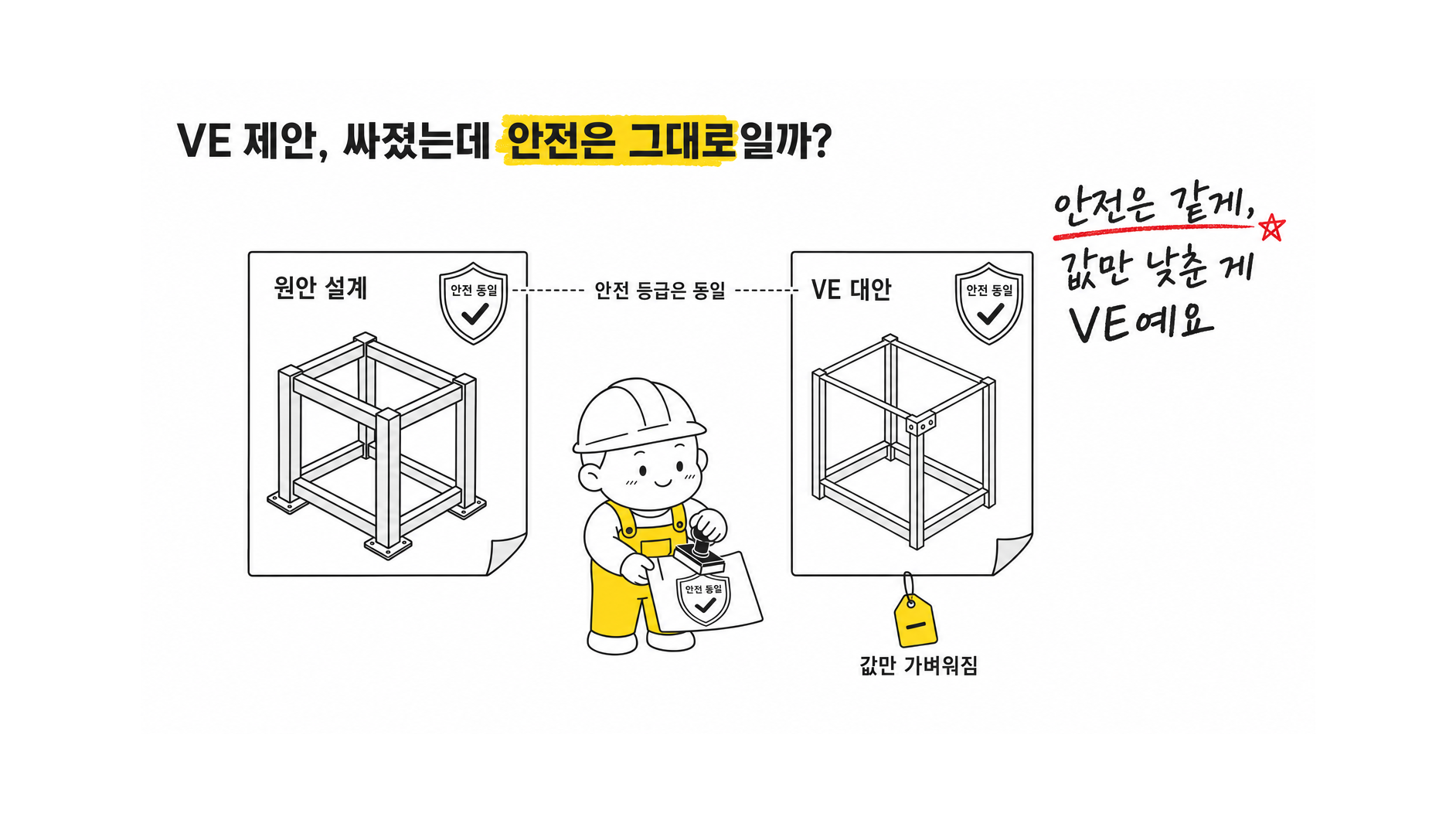

철골 공사비 절감을 위해 원설계 변경을 제안하는 VE(가치공학) 제안을 받았을 때, 이것이 안전을 담보한 합리적인 대안인지, 아니면 단순히 비용만 줄인 저품질 설계인지 판단하기 어렵기 때문입니다. 제안 내용의 타당성을 체계적으로 검증하고 채택 여부를 결정하기 위한 구체적인 절차와 필수 확인 자료에 대한 기준이 필요합니다.

적용 순서

안전성을 저해하지 않는 철골 VE 제안을 검증하려면 다음 5단계 절차에 따라 관련 자료를 꼼꼼히 확인해야 합니다.

1단계: 공정한 비교 기준 설정

VE 제안의 타당성을 평가하려면 먼저 비교의 기준이 되는 '합리적인 원안'을 확정하고 동일한 조건에서 비교해야 합니다.

* 요구조건 확인: 원안과 대안이 동일한 건축 법규, 설계 기준(KDS 등), 하중 조건(고정, 활, 적설, 풍, 지진 등), 요구 성능(강도, 사용성, 내진, 내화 등)을 만족하는지 확인합니다. * 자료 기준일 통일: 공정한 비용 비교를 위해 동일한 가격 기준일과 설계 단계를 적용해야 합니다.

2단계: 구조 안전성 검증

제안된 설계가 구조적으로 안전한지 검증하는 핵심 단계입니다. 제안자에게 다음 자료를 요구하여 원안과 비교 검토합니다.

* 구조 해석 모델 및 계산서: 원안과 대안의 3D 해석 모델링 데이터와 구조계산서를 비교하여 동일한 하중과 경계 조건이 적용되었는지 확인합니다. * 부재별 검토 결과 비교표: 주요 부재(기둥, 보 등)별로 작용하는 힘(설계력)과 부재의 저항 능력(강도)을 비교한 표를 통해 모든 부재가 안전한지 확인합니다. * 변위 및 기초 반력 비교표: 건물의 처짐, 층간 변위 등 사용성과 기초에 전달되는 힘의 변화를 검토하여 다른 공종에 미치는 영향을 파악합니다.

3단계: 접합부 및 시공성 검증

부재 단면 최적화는 반드시 접합부 설계와 함께 검토되어야 합니다. 또한, 실제 시공 가능성을 따져봐야 합니다.

* 접합부 상세 계산서 및 도면: 구조 해석 시 가정한 조건(강접, 핀접 등)이 실제 접합부 상세 설계에 정확히 반영되었는지 확인합니다. 부재 변경으로 접합부에 작용하는 힘이 바뀌므로, 변경된 힘에 맞춰 접합부가 안전하게 재설계되었는지 반드시 검토해야 합니다. * 시공 단계별 안정성 검토 자료: 건물을 세우는 과정에서 발생하는 하중에 대해서도 구조물이 안전한지 확인한 자료가 있는지 검토합니다. * 제작 및 설치 계획서: 제안된 부재와 접합 방식이 실제 공장에서 제작하고 현장에서 설치하기에 무리가 없는지(용접 용이성, 볼트 체결 공간 확보 등) 확인합니다.

4단계: 총비용 검증

단순히 철골 물량(톤수) 감소가 아닌, 프로젝트 전체 비용 관점에서 경제성을 평가해야 합니다.

* 동일 범위 총비용 비교 견적서: 철골 자재비 외에 제작비, 설치비, 운반비, 도장비, 내화피복비 등을 모두 포함한 총공사비를 비교합니다. 철골 물량이 줄어도 복잡한 접합 상세로 제작비가 늘거나, 기초 보강 등 다른 공종으로 비용이 전가될 수 있기 때문입니다. * 물량산출내역서(BOM) 비교: 원안과 대안의 상세 물량 내역을 비교하여 비용 증감 항목을 구체적으로 파악합니다.

5단계: 최종 승인 및 계약 변경

모든 검증 단계를 통과했다면, 책임 주체의 승인을 통해 제안을 공식화합니다.

* 책임 구조기술사 승인: 변경된 설계에 대해 계약상 책임이 있는 구조기술사가 법규에 따른 안전성을 최종 검토하고 서명 날인해야 합니다. * 발주자 최종 결정: 발주자는 안전성 검증 결과와 경제성 분석을 종합하여 VE 제안의 채택 여부를 최종 결정합니다. * 계약 변경: VE 제안 채택이 결정되면, 변경된 설계 내용, 공사비, 공사 기간 등을 기존 계약에 반영하는 변경 계약을 체결합니다.

체크리스트

* 제안받은 VE 안의 근거 자료(구조계산서, 도면, 견적서 등)를 요구하여 단계별 검증 항목과 대조해 보세요. * 원설계자와 VE 제안자, 책임 구조기술사가 참여하는 검토 회의를 통해 제안 내용의 기술적 타당성과 책임 범위를 명확히 하세요.
