30미터 무주공장·40미터 대공간 PEB의 설계 검토

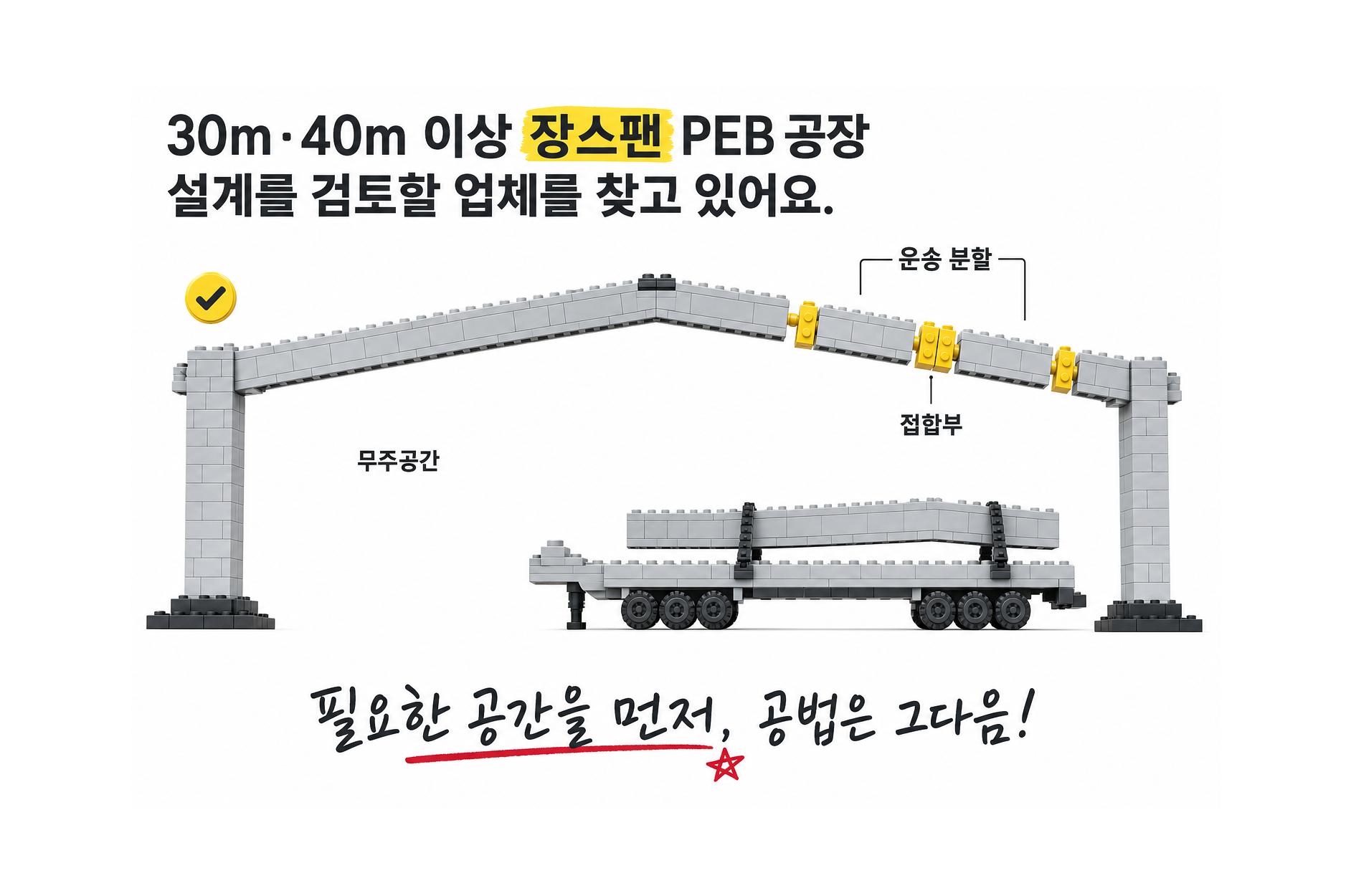

장스팬 PEB 공장은 숫자만으로 가능 여부를 정하지 않습니다. 내부 기둥 없이 확보할 유효폭, 처마높이, 지붕·벽체 하중, 설비·크레인·태양광 조건, 처짐·진동 기준, 기초와 현장 진입 조건이 함께 부재와 접합부, 제작 분할을 결정합니다. CNS는 Midas 계열 프로그램으로 구조·부재를 검토하고, AutoCAD·Tekla Structures를 이용해 기본·상세 도면과 3D 모델·SHOP 도면을 제작 정보로 연결합니다.
| 검토 항목 | 발주자가 정할 조건 | CNS와 협의할 산출물 |
|---|---|---|
| 유효공간 | 목표 스팬, 기둥 간격, 층고·개구부 | 기본 구조계획 |
| 하중 | 적재·크레인·설비·풍·적설·내진 | 구조·부재 검토 |
| 공법 대안 | PEB, 압연 H형강, SMART-FRAME 등 | 조건별 비교안 |
| 제작·물류 | 부재 길이, 분할, 운송·양중 공간 | SHOP 도면과 설치계획 |
| 비용 범위 | 내화·도장·패널 하지·부대 철골 | 동일 조건의 견적표 |
PEB 설계와 제작·설치를 이어가는 기반
CNS 자료는 PEB를 건물 형상과 하중에 맞춰 H형 단면을 조정하는 철골 시스템으로 설명하고, 철골·PEB 제작장과 CNC 가공, 용접, 쇼트·도장 설비를 제시합니다. 구조기술연구소의 VE·구조검토와 Tekla 기반 제작도 작업은 설계안을 공장 가공·현장 조립으로 넘기는 과정입니다. 장스팬일수록 부재의 제작 가능 크기와 운송 분할, 현장 양중과 접합 순서까지 함께 계획하는 이유입니다.
회사 실적목록에는 2024년 7월 울산 북구 공장 신축 철골공사(P.E.B 표기)와 2017년 6월 경북 칠곡 공장 신축공사(PEB 표기)가 기재돼 있습니다. 두 공사의 날짜는 계약일 기준입니다. 이러한 PEB 공장 업무 기반을 활용하되, 이번 30m·40m 목표 경간은 실제 하중과 부재·접합부 계산, 제작·설치 계획으로 검토해 적용 범위를 정합니다. CNS 공식 시공현황
견적은 스팬과 현장 실행을 함께 봅니다
장스팬 공장 견적에는 강재·접합부·가공·용접뿐 아니라 내화·도장, 운송·통행, 크레인 양중, 현장 조립, 기초·앵커·패널 하지의 범위를 함께 넣어야 합니다. CNS 견적 양식은 자재·제작·도장·운반·설치·장비·SHOP 도면을 구분합니다. 기초·패널·전기·소방 등의 전문 공종은 직접·협력·별도 범위를 계약에서 정합니다.
배치도와 건축도면, 목표 스팬·층고, 생산설비·크레인 자료, 하중조건, 현장 주소와 희망 일정을 보내 주세요. CNS이엔지가 PEB 적용성과 대안 공법, 제작·운송·설치 범위, 견적에 필요한 추가 조건을 정리합니다.
CNS이엔지 상담
CNS이엔지(주) · 경북 경산 전화 053-818-0033 · 이메일 cnseng0033@hanmail.net CNS이엔지 공식 홈페이지
자료 안내
회사 제공 「2026 공사지명원」, 「시공실적목록(2014~2024)」, 「주요공사 분야와 업무범위」를 바탕으로 작성했습니다. 스팬별 PEB·SMART-FRAME 사전 검토를 확인할 수 있습니다.
